ما هي رافعة حاويات STS؟ دليل كامل لمشاريع الموانئ

مقدمة

رافعة حاويات STS (رافعة من السفينة إلى الشاطئيُعدّ جهاز التحميل والتفريغ قطعة أساسية من المعدات في الموانئ الحديثة، ويُستخدم لتحميل وتفريغ الحاويات بين السفن والرصيف. ويُستخدم بشكل أساسي لتحسين كفاءة المحطة، وتقليل أوقات دوران السفن، ودعم عمليات الموانئ ذات الإنتاجية العالية.

In today’s highly competitive logistics environment, selecting the right STS crane is not merely a matter of lifting capacity; it directly impacts operational efficiency, automation levels, long-term reliability and overall return on investment. For a structured specification framework, pricing enchmarks ($5M–$25M+), and a parameter-by-parameter selection checklist, see our STS Crane For Sale buying guide.

في هذا الدليل، سنقدم لكم نظرة شاملة حول كيفية عمل رافعات الحاويات من السفينة إلى الشاطئ، وهيكلها ومواصفاتها الفنية، وأنواعها المختلفة المتاحة، وعوامل التكلفة، وكيفية اختيار مورد موثوق لمشروع مينائكم. تابعوا القراءة.

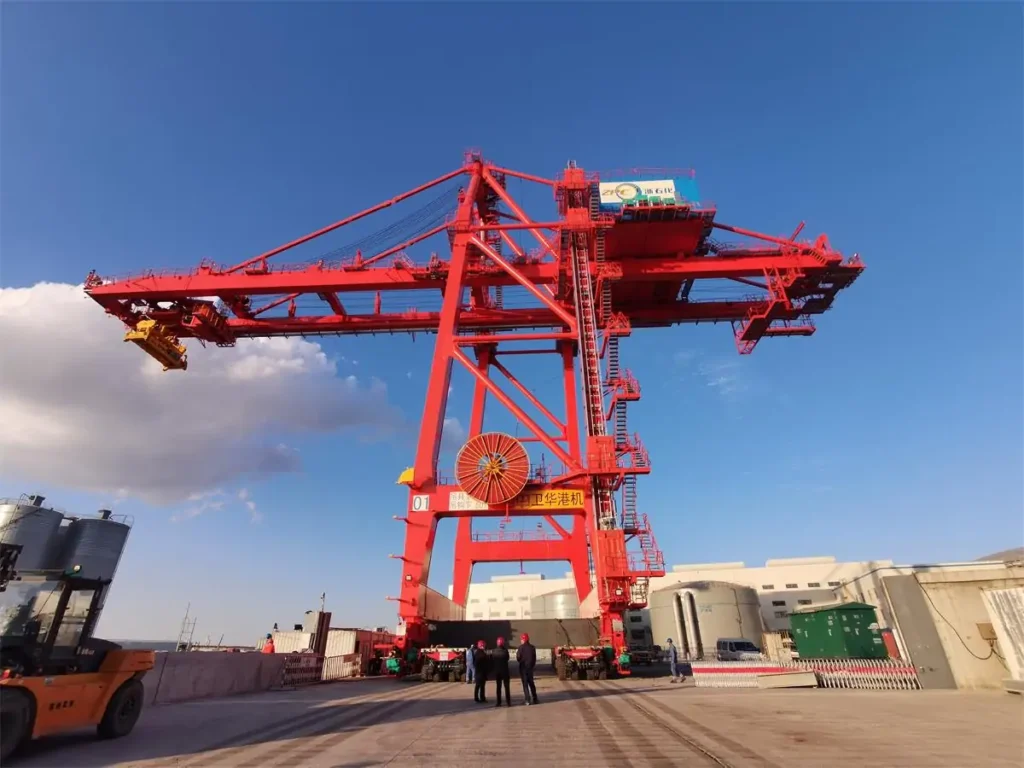

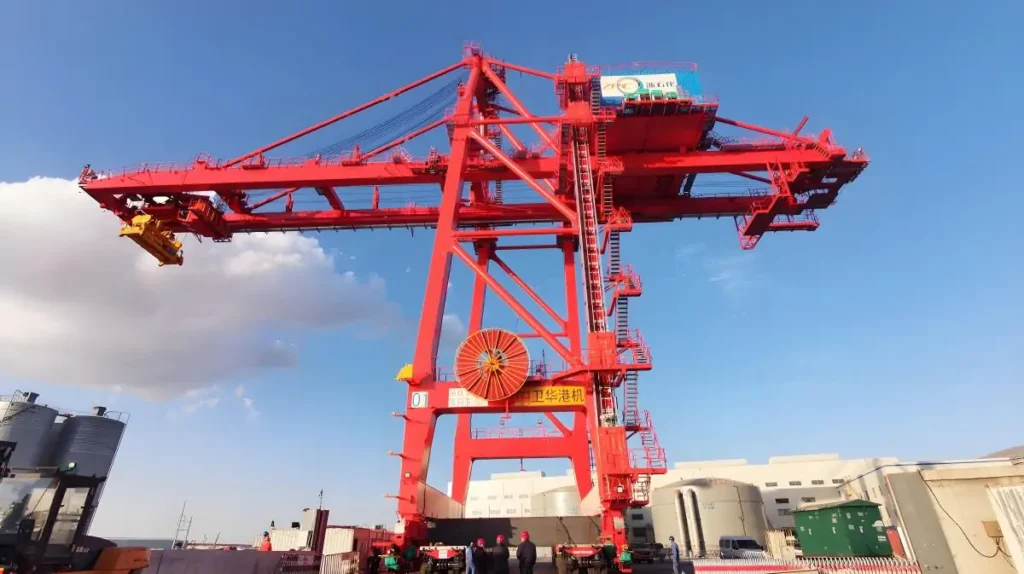

ما هي رافعة الحاويات STS؟

رافعة نقل الحاويات من السفينة إلى الشاطئ (رافعة STS)، والمعروفة أيضًا برافعة حاويات الموانئ، هي المعدات الأساسية في محطات الحاويات الحديثة. تُركّب هذه الرافعة على طول الرصيف، وهي مصممة خصيصًا لنقل الحاويات بكفاءة بين السفن والرصيف. تتميز رافعة STS بمدى وصول واسع، وقدرة رفع عالية، ونظام تحكم دقيق، مما يجعلها تلعب دورًا حاسمًا في تمكين عمليات تحميل وتفريغ السفن بسرعة وأمان.

الوظائف في عمليات الموانئ

باعتبارها المعدات الأساسية التي تحدد إنتاجية الميناء، تتولى رافعة STS مسؤولية تحميل وتفريغ الحاويات بتردد عالٍ، مما يؤثر بشكل مباشر على وقت دوران السفن. وفي العمليات العملية، تعمل بالتنسيق مع أنظمة مناولة الحاويات في ساحة الميناء، مثل الرافعات الجسرية ذات الإطارات المطاطية (RTG) والرافعات الجسرية المثبتة على السكك الحديدية (RMG) والمركبات الموجهة آليًا (AGV)، لتشكيل سلسلة لوجستية متكاملة تضمن تدفقًا مستمرًا وفعالًا للحاويات عبر المحطة.

كيف تعمل رافعة الحاويات من نوع STS؟

A رافعة من السفينة إلى الشاطئ (رافعة STS) يعمل النظام من خلال حركة منسقة لآلياته الرئيسية لتحقيق كفاءة عالية في مناولة الحاويات. تتحرك العربة أفقياً على طول ذراع الرافعة لوضع الموزع فوق الحاوية المستهدفة، بينما يقوم نظام الرفع برفع وخفض الحمولة بدقة متناهية. يُثبّت الموزع، المزود بآلية قفل لولبية أوتوماتيكية، بإحكام على زوايا الحاوية، مما يضمن رفعاً آمناً ومستقراً طوال العملية.

عملية مناولة الحاويات خطوة بخطوة

تشغيل رافعة من السفينة إلى الشاطئ (رافعة STS) يمكن تقسيمها إلى خطوات واضحة وموحدة لضمان نقل الحاويات بشكل آمن وفعال:

1. تحديد موقع السفينة ومحاذاتها
   الـ رافعة حاويات الميناء يتماشى مع الحجرة المستهدفة على السفينة بناءً على خطة التخزين، مما يضمن تحديد الموقع بدقة قبل بدء العملية.
2. خفض وتحديد موضع الموزع
   تتحرك العربة أفقياً على طول ذراع الرافعة، وتضع الموزع مباشرة فوق الحاوية. ثم يقوم نظام الرفع بإنزال الموزع على الحاوية.
3. قفل الحاويات
   تتعشق آلية القفل اللولبي التلقائية الخاصة بالموزع مع زوايا الحاوية، مما يؤدي إلى تأمين الحمولة للرفع.
4. عملية الرفع
   يتم رفع الحاوية عموديًا من السفينة باستخدام نظام الرفع، مما يحافظ على الاستقرار ويقلل من التمايل.
5. النقل الأفقي (السفر بالعربة)
   تتحرك العربة من جانب البحر إلى جانب البر على طول الحاجز، ناقلة الحاوية عبر الرصيف.
6. وضع الحاويات
   يتم إنزال الحاوية على شاحنة أو مقطورة أو مركبة آلية موجهة (AGV) تنتظرها مع تحديد دقيق للموقع.
7. فتح القفل وإعادة الضبط
   يقوم الموزع بتحرير الحاوية، ثم يعود إلى موضعه الأولي لبدء دورة المعالجة التالية.

مكونات رافعة السفن والحاويات

رافعة STS (رافعة من السفينة إلى الشاطئ) هي نظام متكامل للغاية يتكون من مكونات هيكلية وميكانيكية وأنظمة تحكم ذكية. تعمل كل أجزاء هذه المكونات معًا لضمان مناولة الحاويات بكفاءة وأمان ودقة في عمليات الموانئ الحديثة.

العارضة الرئيسية والذراع

يشكل العارضة الرئيسية والذراع الهيكل الفولاذي الأساسي لرافعة حاويات الميناء. يمتد الذراع فوق السفينة لتوفير المدى اللازم، بينما تدعم العارضة توزيع الأحمال وتضمن الاستقرار الهيكلي العام أثناء عمليات الرفع.

نظام العربة والرفع

تتحرك العربة أفقياً على طول ذراع الرافعة، مما يحدد نقطة الرفع بدقة. ويتحكم نظام الرفع في الحركة الرأسية، مما يتيح رفع وخفض الحاويات بسلاسة وبدقة وسرعة عاليتين.

نظام التوزيع

يُعدّ جهاز التوزيع أداة المناولة الرئيسية لرافعة sts، وهو مُجهّز بأقفال لولبية أوتوماتيكية لتأمين الحاويات. ويمكنه التكيف مع أحجام الحاويات المختلفة (مثل 20 قدمًا، 40 قدمًا، 45 قدمًا)، مما يضمن تشغيلًا مرنًا وموثوقًا.

النظام الكهربائي ونظام التحكم

يتولى هذا النظام إدارة توزيع الطاقة، والتحكم في الحركة، والتنسيق التشغيلي. وتتيح تقنيات التحكم المتقدمة تحديد المواقع بدقة، والحركات المتزامنة، والمراقبة الآنية لأداء الرافعة.

أنظمة الأتمتة والسلامة

تُجهّز رافعات الحاويات الحديثة من السفن إلى الشاطئ بميزات أتمتة مثل التحكم عن بُعد، وتقنية منع التمايل، والجدولة الذكية. وتضمن أنظمة السلامة المتكاملة، بما في ذلك الحماية من الحمولة الزائدة، وتجنب الاصطدام، ووظائف التوقف الطارئ، تشغيلاً آمناً ومستقراً في بيئات الموانئ ذات الكثافة العالية.

مواصفات رافعة حاويات STS

فئة	مُعامل	القيمة النموذجية
سعة	قدرة الرفع	40-65 طن (مفرد) / حتى 80 طن (مزدوج)
	فئة الواجب	A7–A8
هيكل	تواصل	30-75 مترًا
	الوصول الخلفي	10-25 متر
	مقياس السكة الحديدية	16-35 مترًا
	ارتفاع الرفع	30-55 متراً (فوق السكة الحديدية)
	عمق الرفع	10-20 متراً (أسفل السكة الحديدية)
الرفع	السرعة (ممتلئة / فارغة)	60-90 / 120-180 م/دقيقة
عربة	سرعة السفر	150-240 متر/دقيقة
شركة كرين ترافل	سرعة الجسر	30-45 متر/دقيقة
موزع	اكتب	فردي / مزدوج / متسلسل
	حجم الحاوية	20 قدمًا / 40 قدمًا / 45 قدمًا
كهربائي	مزود الطاقة	6-11 كيلو فولت
	نظام التحكم	وحدة تحكم منطقية قابلة للبرمجة + محرك تردد متغير
الأتمتة	وضع التشغيل	يدوي / عن بعد / آلي
أمان	الميزات الرئيسية	مضاد للتأرجح، ومضاد للحمل الزائد، ومضاد للرياح
بيئة	درجة حرارة	من -20 درجة مئوية إلى +50 درجة مئوية

كيف تختار المواصفات المناسبة؟

اختيار المواصفات المناسبة لـ رافعة حاويات STS (رافعة من السفينة إلى الشاطئ / رافعة حاويات الميناء) يعتمد ذلك على مواءمة معايير الرافعة مع ظروف الميناء الفعلية. وتؤثر عوامل رئيسية مثل حجم السفينة، وإنتاجية المحطة، ومستوى الأتمتة بشكل مباشر على مدى الوصول، وقدرة الرفع، وكفاءة التشغيل.

نوع السفينة (باناماكس / ما بعد باناماكس / سفينة حاويات كبيرة جدًا)

يُعد نوع السفينة عاملاً رئيسياً في تحديد المواصفات الأساسية لـ رافعة حاويات STS (رافعة من السفينة إلى الشاطئ), وخاصةً مدى الوصول والتصميم الهيكلي العام. تتطلب أحجام السفن المختلفة أطوالًا مختلفة للأذرع لضمان تغطية كاملة للسطح وسهولة الوصول إلى الحاويات. عادةً ما تتطلب سفن باناماكس (حوالي 13 صفًا من الحاويات) مدى وصول يتراوح بين 30 و40 مترًا، بينما تتطلب سفن بوست باناماكس (16-18 صفًا) مدى وصول يتراوح بين 45 و55 مترًا، في حين تتطلب سفن الحاويات العملاقة (20-24 صفًا فأكثر) مدى وصول أكبر بكثير يتراوح بين 60 و75 مترًا.

بالإضافة إلى مدى الوصول، يجب تصميم ارتفاع الرفع وقدرة الرفع بما يتناسب مع ارتفاع سطح السفينة ومتطلبات حمولة الحاويات. معياري رافعات حاويات الموانئ تدعم بشكل عام قدرة رفع تتراوح بين 40 و 65 طنًا، في حين يمكن أن تصل تكوينات الرفع المزدوجة إلى 80 طنًا لتحقيق كفاءة أعلى في العمليات واسعة النطاق.

إنتاجية المحطة الطرفية

تحدد إنتاجية المحطة ومستوى الأتمتة الأداء التشغيلي وتكوين النظام الخاص بها رافعة sts. تتطلب الموانئ متوسطة الحجم عادةً كفاءة قياسية، بينما تتطلب المحطات الكبيرة التي تتعامل مع أكثر من 5 ملايين حاوية نمطية سنويًا نحتاج إلى أنظمة ذات سرعة أعلى مع 25-40 حركة في الساعة لكل رافعة. تلعب الأتمتة أيضاً دوراً رئيسياً: فمن التشغيل اليدوي إلى التحكم عن بعد والأنظمة المؤتمتة بالكامل، يمكن لمستويات الأتمتة الأعلى أن تحسن الكفاءة بأكثر من 30%, ، مع تعزيز السلامة من خلال أنظمة منع التمايل، وتحديد المواقع بدقة (±10-20 مم)، والتكامل الكامل مع أنظمة تشغيل المحطات الطرفية (TOS).

أنواع رافعات الحاويات من نوع STS

رافعات الحاويات STS (رافعات من السفينة إلى الشاطئ / رافعات حاويات الميناء) تُصنّف هذه الأنظمة بشكل أساسي بناءً على هيكل التشغيل ومستوى الأتمتة. وقد صُممت أنواع مختلفة منها لتناسب سعات المحطات المختلفة، وأحجام السفن، ومتطلبات الكفاءة، بدءًا من العمليات اليدوية التقليدية وصولًا إلى أنظمة الموانئ الآلية الذكية بالكامل.

عند اختيار رافعة من السفينة إلى الشاطئ (STS)، يرجى مراعاة إنتاجية المحطة ومستوى الأتمتة واستراتيجية الاستثمار لضمان الأداء الأمثل والكفاءة التشغيلية على المدى الطويل.

رافعة عربة مفردة من نوع STS

الـ رافعة عربة واحدة من نوع STS يُعد هذا التكوين الأكثر شيوعًا في محطات الحاويات القياسية. فهو يستخدم نظام عربات واحد لإتمام عمليات الرفع من جانب السفينة والنقل من جانب البر. وبفضل هيكله البسيط وتشغيله المستقر، يُناسب هذا التكوين الموانئ متوسطة الإنتاجية حيث تُعتبر الموثوقية والكفاءة الاقتصادية من الأولويات.

المعايير الأساسية:

• نطاق الوصول: 30-65 مترًا
• قدرة الرفع: 40-65 طن
• سرعة الرفع: 60-90 متر/دقيقة
• سرعة العربة: 150-200 متر/دقيقة
• الإنتاجية: 25-35 حركة/ساعة
• التطبيق: محطات الحاويات العامة

رافعة STS مزدوجة العربة

الـ رافعة STS مزدوجة العربة تعمل هذه التقنية على تحسين الكفاءة من خلال فصل عملية الرفع والنقل إلى عربتين مستقلتين. تتولى إحدى العربتين العمليات على جانب السفينة، بينما تنقل الأخرى الحاويات إلى جانب الرصيف، مما يقلل بشكل كبير من وقت الدورة ويزيد من الإنتاجية.

المعايير الأساسية:

• نطاق الوصول: 40-70 مترًا
• قدرة الرفع: 40-65 طن (حتى 80 طن للرفع المزدوج)
• سرعة الرفع: 70-110 متر/دقيقة
• سرعة العربة: 180-240 متر/دقيقة
• الإنتاجية: 35-45 حركة/ساعة
• التطبيق: محطات عالية الكفاءة ومزدحمة

رافعة آلية لنقل البضائع من وإلى السفينة

الـ رافعة آلية من نوع STS يمثل هذا النظام تطوراً متقدماً لمعدات الموانئ الحديثة. فهو يدمج أنظمة التحكم عن بعد، وتحديد المواقع الذكي، وأنظمة منع التأرجح، مما يتيح مناولة الحاويات شبه الآلية أو الآلية بالكامل بأقل قدر من التدخل البشري.

المعايير الأساسية:

• نطاق الوصول: 40-75 مترًا
• قدرة الرفع: 40-65 طن (حتى 80 طن للرفع المزدوج)
• دقة تحديد الموضع: ±10–20 مم
• وضع التشغيل: يدوي / عن بعد / آلي بالكامل
• الإنتاجية: 30-50 حركة/ساعة
• التطبيق: الموانئ الذكية والمحطات الآلية

مقارنة رافعة STS برافعات الموانئ الأخرى

رافعات الحاويات STS (رافعات من السفينة إلى الشاطئ / رافعات حاويات الميناء) تُعدّ الرافعات الجسرية المتحركة (RTG) معدات متخصصة تُستخدم على أرصفة الموانئ لتحميل وتفريغ الحاويات مباشرةً بين السفن والمحطة. وتتميز هذه الرافعات بمدى وصول واسع، وقدرة رفع عالية، وكفاءة تشغيلية فائقة، مما يجعلها المعدات الأساسية في محطات الحاويات الحديثة. في المقابل، تُستخدم رافعات RTG وRMG في ساحات التخزين لتكديس الحاويات والخدمات اللوجستية الداخلية. يُعدّ فهم الاختلافات بين هذين النوعين من الرافعات أمرًا بالغ الأهمية لاختيار الحل الأمثل لرفع كفاءة الميناء وتخطيط الاستثمار.

مقارنة بين رافعة STS ورافعة RTG

تُستخدم رافعات RTG (الرافعات الجسرية ذات الإطارات المطاطية) في ساحات الحاويات لتكديس الحاويات ونقلها، بينما تعمل رافعات STS على الرصيف لمناولة السفن. ويكمن الاختلاف الرئيسي في نطاق التطبيق وبيئة العمل: إذ تركز رافعات STS على النقل من السفينة إلى الشاطئ، بينما تركز رافعات RTG على التخزين في الساحات والمرونة.

عنصر	رافعة STS	رافعة RTG
تطبيق	تحميل/تفريغ البضائع من السفينة إلى الشاطئ	التخزين والنقل في الساحة
موقع العمل	رصيف الميناء	ساحة حاويات
الوظيفة الرئيسية	نقل حاويات السفن	تكديس واسترجاع المواد في الساحة
قدرة الرفع	40-65 طن (حتى 80 طن)	40-50 طن
تواصل	30-75 مترًا	غير قابل للتطبيق
المحمولة	مثبتة على سكة حديدية على طول الرصيف	حركة مرنة بإطارات مطاطية
دور الكفاءة	معدات إنتاجية الموانئ الأساسية	معدات دعم عمليات ساحة التخزين

رافعة STS مقابل رافعة RMG

تُستخدم رافعات RMG (الرافعات الجسرية المثبتة على السكك الحديدية) أيضًا في ساحات الحاويات، ولكنها تعمل على سكك حديدية ثابتة، مما يوفر دقة أعلى وإمكانات أتمتة أكبر مقارنةً برافعات RTG. وعلى عكس رافعات STS، لا تُستخدم رافعات RMG لتحميل السفن، بل لعمليات الساحات ذات الكثافة العالية.

عنصر	رافعة STS	رافعة RMG
تطبيق	مناولة من السفينة إلى الشاطئ	تكديس آلي في ساحة التخزين
موقع العمل	رصيف الميناء	ساحة حاويات قائمة على السكك الحديدية
الوظيفة الرئيسية	تحميل/تفريغ السفن	التراص عالي الكثافة
قدرة الرفع	40-65 طن (حتى 80 طن)	30-50 طن
هيكل	رافعة جسرية كبيرة ذات مدى وصول واسع	رافعة جسرية مثبتة على سكة حديدية
مستوى الأتمتة	يدوي / شبه آلي / آلي بالكامل	جاهزية عالية للأتمتة
دور الكفاءة	كفاءة دوران السفن	تحسين مساحة الفناء

تطبيقات رافعات الحاويات من نوع STS في مشاريع الموانئ

رافعات الحاويات STS (رافعات من السفينة إلى الشاطئ / رافعات حاويات الميناء) تُعد المعدات الأساسية في العصر الحديث مشاريع الموانئ و إنشاء مبنى الركاب, صُممت هذه الرافعات لنقل الحاويات بكفاءة عالية بين السفن والشاطئ. وبفضل مداها الواسع، وقدرتها العالية على الرفع، وتوافقها القوي مع أنظمة التشغيل الآلي، تُستخدم على نطاق واسع لتحسين كفاءة دوران السفن ودعم تطوير أنظمة الخدمات اللوجستية المتقدمة للموانئ.

• موانئ الحاويات: في مشاريع موانئ الحاويات التقليدية، تُستخدم رافعات STS لتحميل وتفريغ الحاويات بكفاءة بين السفن والرصيف، مما يضمن تشغيل المحطة بشكل مستقر ومستمر.
• المحطات الآلية: في مجال إنشاء المحطات الآلية، تتكامل رافعات STS مع أنظمة التحكم عن بعد وأنظمة TOS لتمكين مناولة الحاويات شبه الآلية أو الآلية بالكامل بكفاءة وأمان أعلى.
• مراكز النقل متعدد الوسائط: في مشاريع الموانئ اللوجستية متعددة الوسائط، تعمل رافعات STS كنقطة نقل أولى، حيث تنقل الحاويات بسرعة من السفن إلى الشاحنات أو المركبات الموجهة آلياً أو أنظمة السكك الحديدية للتوزيع الداخلي.

تكلفة رافعة الحاويات STS: ما الذي يؤثر على السعر؟

تكلفة رافعة حاويات STS (رافعة من السفينة إلى الشاطئ / رافعة حاويات الميناء) يختلف الأمر اختلافًا كبيرًا اعتمادًا على المواصفات الفنية ومستوى الأتمتة ومتطلبات المشروع. في معظم الحالات مشاريع الموانئ و إنشاء مبنى الركاب في بعض الحالات، يتم تحديد الأسعار بشكل أساسي من خلال قدرة الرفع، ومدى الوصول، وتكوين النظام الكهربائي، ومستوى التخصيص.

السعر النموذجي لرافعة STS هو:

مستوى التكوين	النطاق السعري التقريبي (بالدولار الأمريكي)
رافعة STS يدوية قياسية	5 أشهر - 8 أشهر
رافعة STS عالية الأداء	8 أشهر - 12 شهرًا
رافعة آلية / ذكية من نوع STS	12 مليون - 15 مليون+

يعتمد السعر النهائي على حجم المشروع ونوع السفينة ومتطلبات التشغيل الآلي.

عوامل التكلفة الرئيسية

• قدرة الرفع ومدى الوصول
  أكبر رافعات من السفينة إلى الشاطئ تتطلب السفن المصممة لسفن ما بعد بنماكس وسفن ULCV مدى أطول (يصل إلى 75 مترًا) وقوة هيكلية أعلى، مما يزيد بشكل كبير من تكاليف الهيكل الفولاذي والتصنيع.
• مستوى الأتمتة
  تُعد التشغيل اليدوي أكثر فعالية من حيث التكلفة، بينما التشغيل شبه الآلي أو الآلي بالكامل رافعات sts يمكن أن يؤدي التحكم عن بعد وأنظمة منع التمايل وتحديد المواقع الذكي إلى زيادة إجمالي الاستثمار بمقدار 20-40%.
• ماركات الأنظمة الكهربائية
  تعمل المكونات عالية الجودة مثل سيمنز، أو إيه بي بي، أو شنايدر على تحسين الاستقرار والدقة ولكنها تزيد أيضًا من التكلفة الإجمالية للمعدات والموثوقية على المدى الطويل.
• متطلبات التخصيص
  خاص إنشاء مبنى الركاب تتطلب الظروف (المناطق ذات الرياح العاتية، والمناطق الباردة، وتكامل الموانئ الذكية) تصميمًا هندسيًا مخصصًا، مما يؤثر بشكل أكبر على التسعير النهائي.

كيف تختار شركة تصنيع رافعات STS موثوقة؟

يُعدّ اختيار مُصنِّع موثوق لرافعات STS (رافعات نقل الحاويات من السفن إلى الشاطئ) قرارًا بالغ الأهمية لأي مشروع ميناء أو إنشاء محطة. ينبغي على فرق المشتريات تقييم الموردين بناءً على قدراتهم الهندسية، ومرونة التخصيص، وخبرتهم في تنفيذ المشاريع، ودعمهم الفني طويل الأمد، بدلاً من التركيز فقط على السعر الأولي. يجب أن يكون المُصنِّع المؤهل قادرًا على توفير معدات آمنة وفعّالة ومتينة تُلبي معايير تشغيل الموانئ الدولية.

خبرة هندسية في مشاريع الموانئ

ينبغي أن يتمتع المصنع الموثوق بخبرة مثبتة في مشاريع الموانئ العالمية، بما في ذلك فئات السفن المختلفة (باناماكس، ما بعد باناماكس، سفن البرمائيات العملاقة) والمحطات ذات الإنتاجية العالية.

إمكانية التصميم حسب الطلب

لكل محطة متطلبات تشغيلية مختلفة. يجب على المورد المؤهل توفير حلول رافعات مخصصة لنقل البضائع من السفينة إلى الشاطئ بناءً على مدى الوصول، وقدرة الرفع، ومستوى الأتمتة، وتصميم الرصيف.

التوصيل والتركيب عالمياً

ينبغي أن تمتلك الشركات المصنعة الموثوقة نظامًا متكاملًا لتنفيذ المشاريع، يشمل التصنيع والخدمات اللوجستية والتركيب في الموقع والتشغيل. وهذا يضمن سلاسة التسليم لمشاريع بناء المحطات ويقلل من مخاطر التأخير أو أخطاء التركيب أو توقف العمليات.

خدمات ما بعد البيع وقطع الغيار

تُعدّ القدرة على تقديم خدمات طويلة الأمد أمراً بالغ الأهمية لمعدات الموانئ. يجب على المورّد المحترف توفير قطع الغيار، والتشخيص عن بُعد، ودعم الصيانة، والتحديثات التقنية لضمان التشغيل المستمر والمستقر لرافعات الحاويات من نوع STS طوال دورة حياتها.

بصفتها شركة رائدة في تصنيع الرافعات، قدمت شركة ويهوا للرافعات حلولاً متكاملة لمعدات الموانئ لعملائها في أكثر من 130 دولة ومنطقة، ولديها خبرة واسعة في مشاريع محطات الحاويات الضخمة. وتدعم شركتنا فريق هندسي قوي متخصص في أنظمة الرافعات المخصصة للسفن والشواطئ، مما يضمن الأداء الأمثل لمختلف ظروف الموانئ ومتطلبات التشغيل.

ويهوا نقدم دعماً شاملاً يشمل التصميم الهندسي، والتصنيع، والتسليم العالمي، والتركيب، وخدمات ما بعد البيع. نمتلك قدرات تقنية عالية وخبرة مثبتة في إدارة المشاريع، ونساعد عملاءنا على تحسين كفاءة المحطات الطرفية وخفض تكاليف التشغيل.

تواصل مع فريقنا المحترف اليوم للحصول على حلول رافعات STS مخصصة مصممة خصيصًا لمشروع الميناء الخاص بك.

مزايا رافعات الحاويات الحديثة من نوع STS

حديث رافعات الحاويات STS (رافعات من السفينة إلى الشاطئ / رافعات حاويات الميناء) تُعدّ هذه المعدات أساسية في مشاريع الموانئ المتقدمة وبناء المحطات. وتتمثل وظيفتها الرئيسية في تمكين النقل السريع والآمن والمستمر للحاويات بين السفن والشاطئ. ومع التحديثات التكنولوجية المستمرة في مجال الأتمتة وأنظمة التحكم والتصميم الهيكلي، أصبحت الموانئ الحديثة رافعات sts تحسين كفاءة الميناء بشكل كبير، وخفض تكاليف التشغيل، وتعزيز الأداء العام للمحطة.

1. تشغيل عالي الكفاءة – يمكن للرافعات الحديثة من نوع STS أن تصل إلى 30-45 حركة في الساعة لكل رافعة, مما يحسن بشكل كبير من وقت دوران السفينة.
2. الأتمتة المتقدمة – يساهم دمج أنظمة التحكم عن بعد وأنظمة تحديد المواقع الذكية في تقليل التدخل اليدوي وتحسين اتساق العمليات.
3. أداء أمان مُحسّن – تعمل أنظمة منع التمايل، والحماية من الحمولة الزائدة، والمراقبة في الوقت الفعلي على تقليل المخاطر التشغيلية في بيئات الموانئ بشكل كبير.
4. كفاءة الطاقة والأداء البيئي – يمكن لأنظمة استعادة الطاقة وتقنية القيادة المحسّنة أن تقلل من استهلاك الطاقة بنسبة تصل إلى 20–30%.
5. موثوقية عالية للتشغيل المستمر – صُممت رافعات STS لتصنيف الخدمة A7–A8، مما يضمن أداءً مستقرًا في ظل عمليات المحطات الثقيلة على مدار الساعة طوال أيام الأسبوع.
6. قدرة قوية على تكامل الأنظمة – يمكن دمج الرافعات الحديثة من السفن إلى الشاطئ بسلاسة مع أنظمة TOS ومعدات الساحة (RTG/RMG/AGV) لتنسيق الموانئ الذكي.

الاتجاهات المستقبلية لرافعات STS في الموانئ الذكية

مع التطور المستمر لـ منافذ ذكية وحديث إنشاء مبنى الركاب, رافعات الحاويات STS (رافعات من السفينة إلى الشاطئ / رافعات حاويات الميناء) تتطور الموانئ نحو مزيد من الأتمتة والتكامل الرقمي والتشغيل منخفض الكربون. وينصب تركيز التطوير المستقبلي على تحسين كفاءة الموانئ، وتقليل الاعتماد على القوى العاملة، وتعزيز التنسيق مع الأنظمة الذكية على مستوى المحطة.

اتجاهات التنمية

• التكامل الآلي للمحطات الطرفية – سيتم دمج رافعات STS بشكل متزايد في محطات الحاويات الآلية بالكامل، مما يتيح عمليات غير مأهولة أو شبه غير مأهولة مع استقرار وكفاءة أعلى.
• عمليات التحكم عن بعد – ستتيح أنظمة التحكم عن بعد المركزية للمشغلين إدارة العديد من رافعات sts من مراكز التحكم، مما يحسن السلامة بشكل كبير ويقلل من التعرض في الموقع.
• أنظمة الجدولة القائمة على الذكاء الاصطناعي – سيعمل الذكاء الاصطناعي على تحسين توزيع مهام الرافعات، وتقليل وقت التوقف، وتحسين التنسيق بين تخطيط السفن ومعدات الساحة وعمليات البوابة.
• تطوير الكهرباء الخضراء - مستقبل رافعات من السفينة إلى الشاطئ ستعتمد أنظمة القيادة الكهربائية وأنظمة استعادة الطاقة وتقنيات منخفضة الانبعاثات لدعم التحول نحو الاستدامة وكفاءة الطاقة الميناء الأخضر العمليات.

مع توجه الصناعة نحو بنية تحتية للموانئ أكثر ذكاءً وصديقة للبيئة، ستلعب الشركات المصنعة التي تتمتع بقدرات بحث وتطوير قوية دورًا رئيسيًا. رافعات ويهوا تواصل الشركة الاستثمار في تقنيات الرافعات الذكية وأنظمة الأتمتة وحلول الموانئ الخضراء، لدعم العملاء العالميين في بناء أنظمة المحطات الذكية من الجيل التالي.

خاتمة

أن رافعة حاويات STS (رافعة من السفينة إلى الشاطئ / رافعة حاويات الميناء) يُعدّ هذا الجهاز من المعدات الأساسية المستخدمة في محطات الحاويات الحديثة لتحميل وتفريغ الحاويات بين السفن والرصيف. يتميز بمدى وصول واسع، وقدرة رفع عالية، وأنظمة تحكم متطورة، ويلعب دورًا حاسمًا في تحسين كفاءة الموانئ، وتقليل وقت دوران السفن، ودعم تطوير الموانئ الحديثة. منافذ ذكية و مشاريع بناء المحطات. مع استمرار تقدم الأتمتة وجدولة الذكاء الاصطناعي والكهرباء الخضراء، أصبحت رافعات STS أكثر ذكاءً وكفاءة وصديقة للبيئة، مما يجعلها أصولاً أساسية في أنظمة الخدمات اللوجستية للموانئ العالمية.

إذا كنت تخطط لمشروع ميناء أو تبحث عن شركة موثوقة حلول رافعات STS, فريقنا الهندسي المحترف جاهز لدعمكم من خلال التصميم المخصص والاستشارات الفنية وخدمات تنفيذ المشاريع الكاملة. تواصل معنا اليوم للحصول على حل مصمم خصيصًا لمتطلبات محطتك وتحسين كفاءة تشغيل الميناء.

أسئلة شائعة

ما هي رافعة STS وكيف تعمل؟

رافعة STS (من السفينة إلى الشاطئ) هي رافعة جسرية كبيرة تقوم بتحميل وتفريغ الحاويات من السفن في محطات الموانئ. وهي تسير على قضبان موازية للرصيف، مع موزع مثبت على عربة يرفع الحاويات عموديًا، ويتحرك أفقيًا عبر ذراع الرافعة، ويضعها على السفن أو معدات النقل في المحطة.

كم تبلغ تكلفة رافعة الحاويات من نوع STS؟

تتراوح أسعار رافعات STS بين مليون و25 مليون وحدة نقدية، وذلك حسب المواصفات. أما رافعات باناماكس (بمدى وصول 40-45 مترًا) فتتراوح أسعارها بين مليون و12 مليون وحدة نقدية؛ ورافعات بوست باناماكس (بمدى وصول 48-52 مترًا) تتراوح أسعارها بين مليون و15 مليون وحدة نقدية؛ ورافعات سوبر بوست باناماكس (بمدى وصول 60-70 مترًا، وقادرة على الرفع المزدوج) تتراوح أسعارها بين مليون و15 مليون وحدة نقدية. تشمل التكاليف الإضافية التركيب (من مليون إلى مليون)، والتشغيل، وتدريب المشغلين، ومخزون قطع الغيار.

ما هي المواصفات الرئيسية التي يجب مراعاتها عند شراء رافعة STS؟

تشمل المواصفات الأساسية ما يلي: مدى الوصول (40-70 مترًا لتوافق حجم السفينة)، وارتفاع الرفع (فوق السكة 35-55 مترًا)، وقدرة الرفع (40-100 طن)، ومدى الوصول الخلفي (15-25 مترًا لعمليات الشاحنات/المركبات الموجهة آليًا)، وسرعة الرفع (60-180 مترًا/دقيقة)، وسرعة العربة (150-240 مترًا/دقيقة)، وسرعة حركة الرافعة الجسرية (30-45 مترًا/دقيقة). تحقق من التوافق مع تصميم المحطة، وأسطول السفن، وأهداف الإنتاجية.

كم من الوقت يستغرق تصنيع وتركيب رافعة STS؟

تستغرق عملية التصنيع من ١٢ إلى ١٨ شهرًا بدءًا من توقيع العقد وحتى اختبار القبول في المصنع. وتضيف عملية الشحن من ٤ إلى ٨ أسابيع (شحن بحري من آسيا إلى الموانئ العالمية). أما التركيب والتشغيل في الموقع فيتطلبان من شهرين إلى أربعة أشهر، ويشمل ذلك تجهيز قاعدة السكة الحديدية، وتجميع الرافعة، والتكامل الكهربائي، واختبار التحميل، وتدريب المشغلين. إجمالي مدة المشروع: من ١٨ إلى ٢٤ شهرًا.

ما هو العمر الافتراضي وتكلفة صيانة رافعة STS؟

تتمتع رافعات STS بعمر تشغيلي يتراوح بين 25 و30 عامًا مع الصيانة الدورية. تتراوح تكاليف الصيانة السنوية بين 2 و41 تريليون دولار من رأس المال الأولي (1 تريليون و4 تريليون دولار - 1 تريليون و4 تريليون دولار سنويًا)، وتشمل عمليات الفحص والتشحيم واستبدال أسلاك الحبال والإصلاحات الهيكلية وصيانة النظام الكهربائي. أما عمليات التجديد الرئيسية (1 تريليون و4 تريليون دولار - 1 تريليون و4 تريليون دولار) التي تُجرى بعد 15 إلى 20 عامًا، فتُطيل عمر الخدمة وتُحسّن من قدرات التشغيل الآلي.

هل يمكن أتمتة رافعات STS وما هي فوائد ذلك؟

نعم. تستخدم الرافعات شبه الآلية (STS) مشغلين عن بُعد؛ بينما تتكامل الرافعات الآلية بالكامل (Auto-STS) مع أنظمة تشغيل المحطات (TOS) والمركبات الموجهة آليًا (AGVs). تشمل المزايا: زيادة الإنتاجية بمقدار 25-35 مليون طن، وخفض تكاليف العمالة بمقدار 40-50 مليون طن، وعمليات تشغيل مستمرة على مدار الساعة، وتعزيز السلامة، وتقليل الأخطاء البشرية. تُضيف الأتمتة ما بين مليون وخمسة ملايين دولار إلى تكلفة الرافعة، ولكنها تُحقق عائدًا على الاستثمار في غضون 5-8 سنوات.

ما هي الشركات المصنعة الرائدة في توريد رافعات STS على مستوى العالم؟

تشمل أبرز الشركات المصنعة: ZPMC (الصين - حصة سوقية عالمية تبلغ 70%)، وKonecranes (فنلندا)، وLiebherr (ألمانيا/سويسرا)، وPaceco (إسبانيا)، وMitsui (اليابان)، وWeihua Heavy Machinery (الصين). تتميز معدات الرافعات الصينية بأسعار تنافسية وسرعة التسليم؛ بينما تقدم الشركات المصنعة الأوروبية هندسة فائقة الجودة، وضمانات أطول، ودعمًا متميزًا لما بعد البيع، وذلك بأسعار أعلى تتراوح بين 20 و40%.

ما هي متطلبات السلامة واللوائح التنظيمية الرئيسية لرافعات STS؟

STS cranes must comply with ISO 8686 (crane design), FEM 1.001 (classification), and local port authority regulations. Safety features include: anti-collision systems, wind speed monitoring (auto-shutdown >25 m/s), seismic restraints, emergency stop systems, load moment limiters, operator cab climate control, and maintenance access platforms. Require EN/IEC 61508 certification for automated systems and OSHA/CE compliance documentation.
