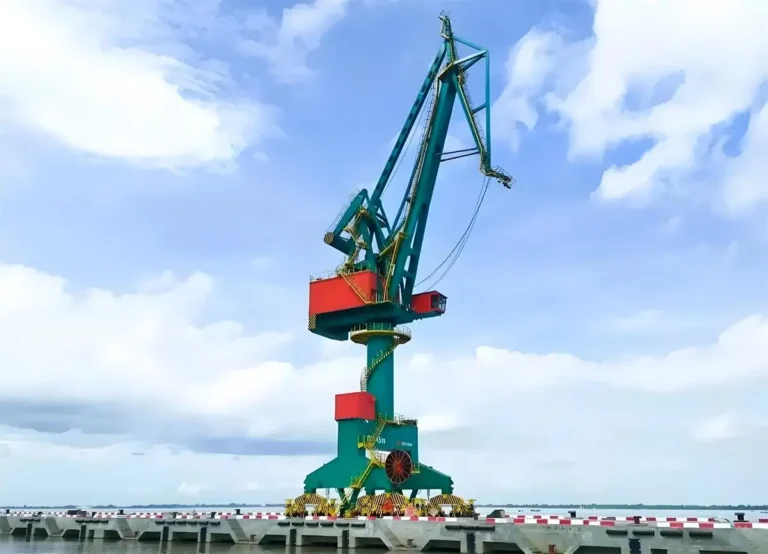

مقدمة المنتج

رافعة بوابية دوارة، تُعرف أيضًا باسم رافعة ميناء بوابية أو رافعة بوابية ذات ذراع، هي حل رفع ثقيل مصمم لعمليات الأرصفة، ومناولة البضائع السائبة، ونقل الحاويات. تتميز بهيكل بوابي بآلية دوران 360 درجة، وتوفر تغطية عمل واسعة وكفاءة تشغيل عالية في بيئات الموانئ المزدحمة.

نحن نقدم تصميمات مخصصة بالكامل، بما في ذلك قدرة الرفع، والوصول، وارتفاع الرفع، وامتداد السكة، وفئة العمل، وأنظمة الطاقة لتلبية متطلبات تشغيل الموانئ الخاصة بك.

تشغيل الفيديو

فيما يلي أمثلة فعلية لتطبيق الرافعات الخاصة بنا لمناولة بضائع الموانئ في موانئ متعددة. انقر للمشاهدة.

أنواع

أجزاء

مبدأ العمل

أنواع الرافعات البوابية

تتوفر الرافعات البوابية في أربعة أنواع رئيسية - رافعة بوابة أحادية الذراع، ورافعة بوابة بأربع وصلات، ورافعة بوابة ثابتة، ورافعة بوابة عائمة، لتلبية متطلبات المناولة المختلفة للموانئ والمحطات. يمكن تكوين كل نوع بأدوات رفع مختلفة، ونطاقات عمل، وأنظمة تحكم وفقًا لظروف الموقع وخصائص البضائع.

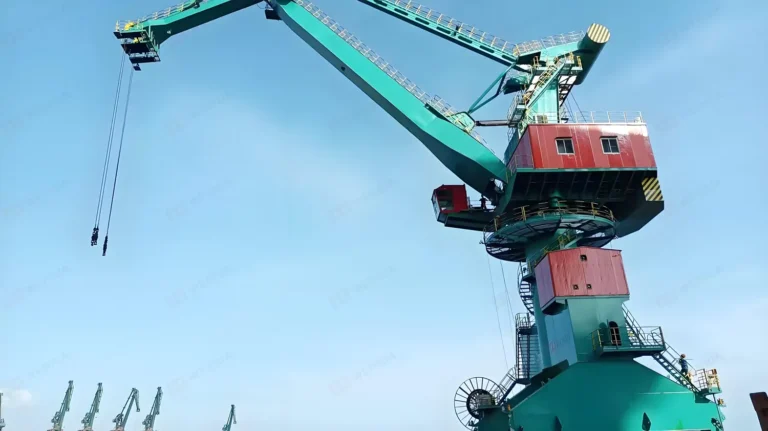

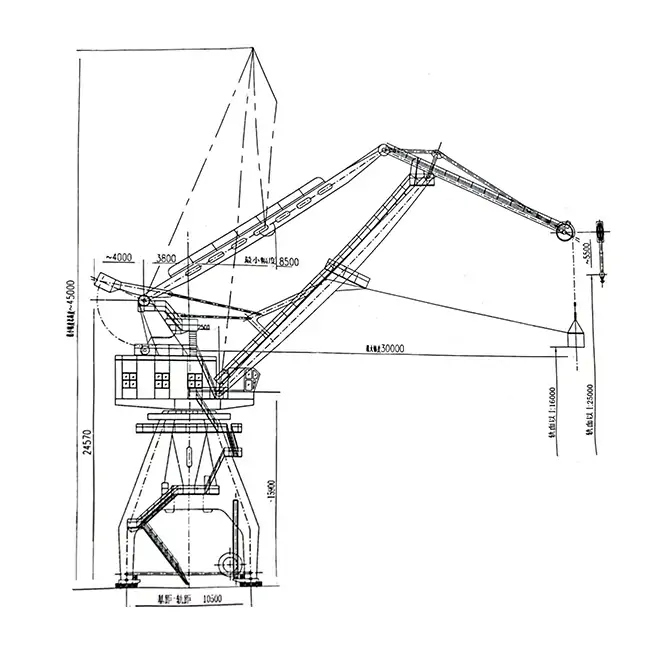

رافعة بوابة رباعية الوصلات

الـ رافعة دوارة بأربع وصلات بوابية هو حل رفع ميناء شديد التحمل. يتميز بآلية رفع كلاسيكية بأربع وصلات، مما يوفر منحنى رفع مستقر، ونصف قطر عمل محسن، وتنسيقًا سلسًا بين عمليات الرفع، والإمالة، والدوران، والتنقل.

تتميز بتركيبة جسرية صلبة، ونص إشعاعي واسع، ومقاومة قوية للرياح، يتم نشر رافعات الهياكل البوابة ذات الأربع أذرع على نطاق واسع في الموانئ البحرية والموانئ الداخلية والمحطات وأحواض بناء السفن وساحات البضائع السائبة. وهي تدعم المناولة الفعالة بالملاقط والرفع بالخطاف وعمليات فاصل الحاويات، مما يجعلها خيارًا مثاليًا للوجستيات المينائية عالية الكثافة.

نحن نقدم حلول تصميم مخصصة بالكامل، بما في ذلك السعة القصوى للرفع، ونصف قطر العمل، وارتفاع الرفع، وأنظمة التحكم، وفئة الخدمة، لتلبية ظروف موقعك ومتطلبات التشغيل الخاصة بك.

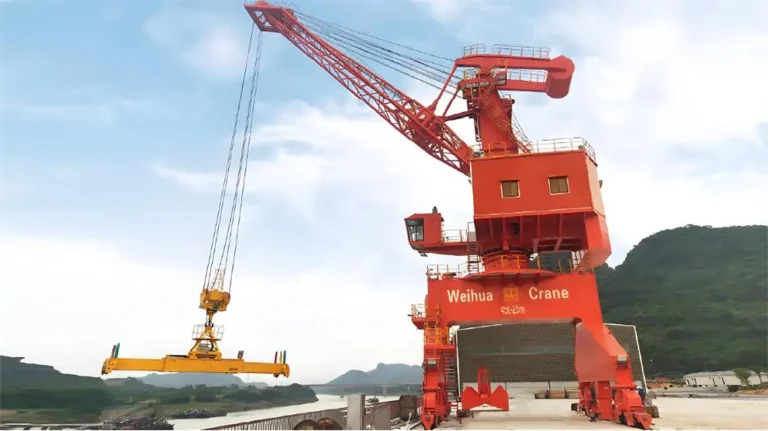

رافعة بوابة من نوع ذراع مفردة

رافعة البوابة ذات ذراع واحدة هي حل رفع ميناء متعدد الاستخدامات يتميز بهيكل ذراع مبسط ومرونة تشغيل عالية. تتيح آلية رفع ذراعها أحادي الإمالة تعديل الوصول بسلاسة، والاستجابة السريعة، والتعامل الفعال مع البضائع العامة، والحاويات، والمنتجات الفولاذية، والمواد السائبة الصغيرة. بفضل هيكلها العلوي المدمج ونصف قطر دوران واسع، فهي مثالية للموانئ والمحطات وحظائر السفن وساحات الخدمات اللوجستية حيث يمثل استغلال المساحة وسرعة التشغيل أولويات رئيسية.

يتمتع التصميم أحادي الذراع بأداء ثابت، ومتطلبات صيانة منخفضة، وقدرة ممتازة على التكيف مع أدوات الرفع المختلفة مثل الخطافات، والمخالب، والموزعات الحاوية.
نقدم تكوينات مخصصة، بما في ذلك سعة الرفع، والوصول، وامتداد السكك الحديدية، وارتفاع الرفع، وخيارات نظام التحكم، المصممة خصيصًا لظروف عملك.

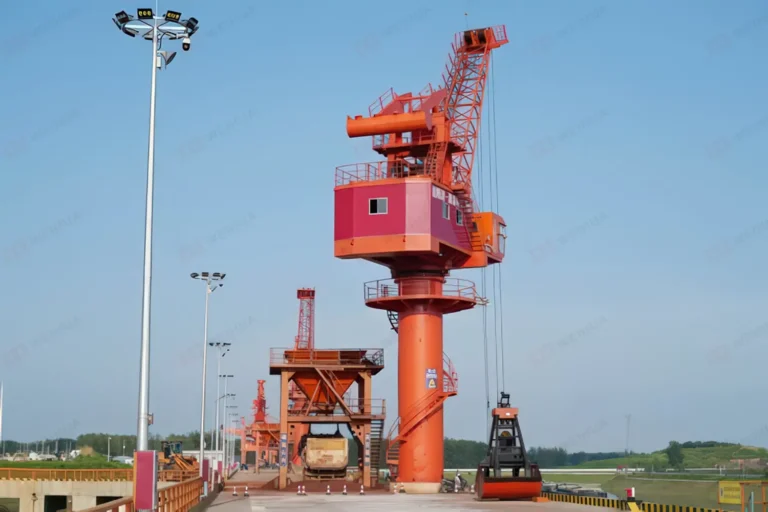

رافعة جسرية ثابتة

الروافع البوابية الثابتة هي روافع كبيرة عالية الكفاءة من نوع الذراع، تتميز بهياكل بوابية غير متحركة. على عكس الروافع البوابية الدوارة المثبتة على مسارات، فإن قواعدها مثبتة بإحكام في الأساسات، مما يضمن تشغيلًا مستقرًا طويل الأمد. وهي مجهزة بنظام ذراع ضخم (يشمل الذراع الرئيسي والجيب) وكابينة تشغيل، مما يتيح عمليات تحميل وتفريغ واسعة النطاق وعالية الكثافة ومستمرة من موقع ثابت. وهي مناسبة بشكل خاص للسيناريوهات التي تتطلب مناولة المواد بكفاءة، مثل الموانئ وأحواض بناء السفن والخدمات اللوجستية الصناعية ومحطات الطاقة.

يمكن لفريقنا الفني تصميم حل رافعة بوابة ثابتة مخصصة لك. اتصل بنا فورًا لتلقي عرض أسعار مخصص ودعم فني احترافي.

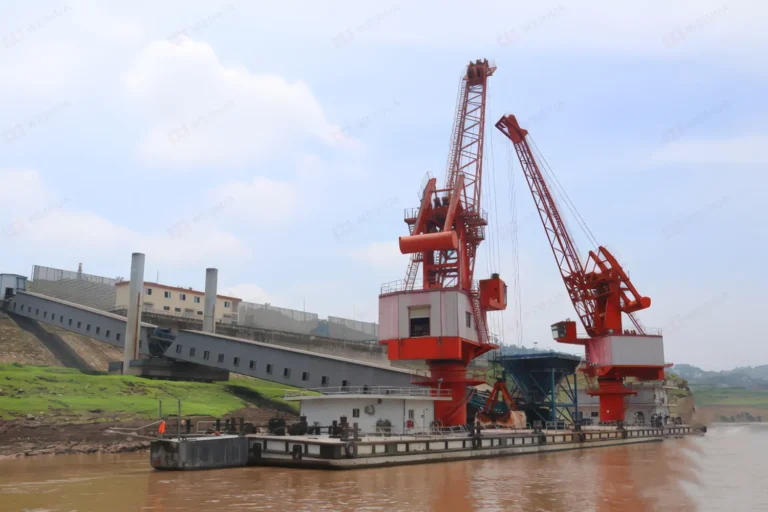

رافعة بوابة عائمة

رافعة بوابة عائمة
تستخدم رافعة البوابة العائمة هيكل دعم عائم، مما يتيح التشغيل المستقر على أسطح المياه أو المنصات العائمة. على عكس رافعات البوابة الثابتة، لا تتطلب تثبيتًا في الأساس ويمكنها التحرك مع السفن أو البوارج، مما يسهل التحميل والتفريغ المرن في الموانئ والأرصفة ومواقع الهندسة البحرية. وهي مجهزة بنظام ذراع قوي (بما في ذلك الذراع الرئيسي والمرفق) وكابينة المشغل، وتوفر مناولة مواد مكثفة وعالية الكثافة ومستمرة عبر مواضع متنوعة. تتفوق في سيناريوهات مثل مناولة البضائع السائبة في الموانئ، ونقل البضائع من سفينة إلى سفينة، ومشاريع البناء البحرية.

يمكن لفريقنا التقني تصميم حل مخصص لرافعة بوابة عائمة ليناسب احتياجاتك. اتصل بنا اليوم للحصول على حلول مخصصة ودعم فني خبير.

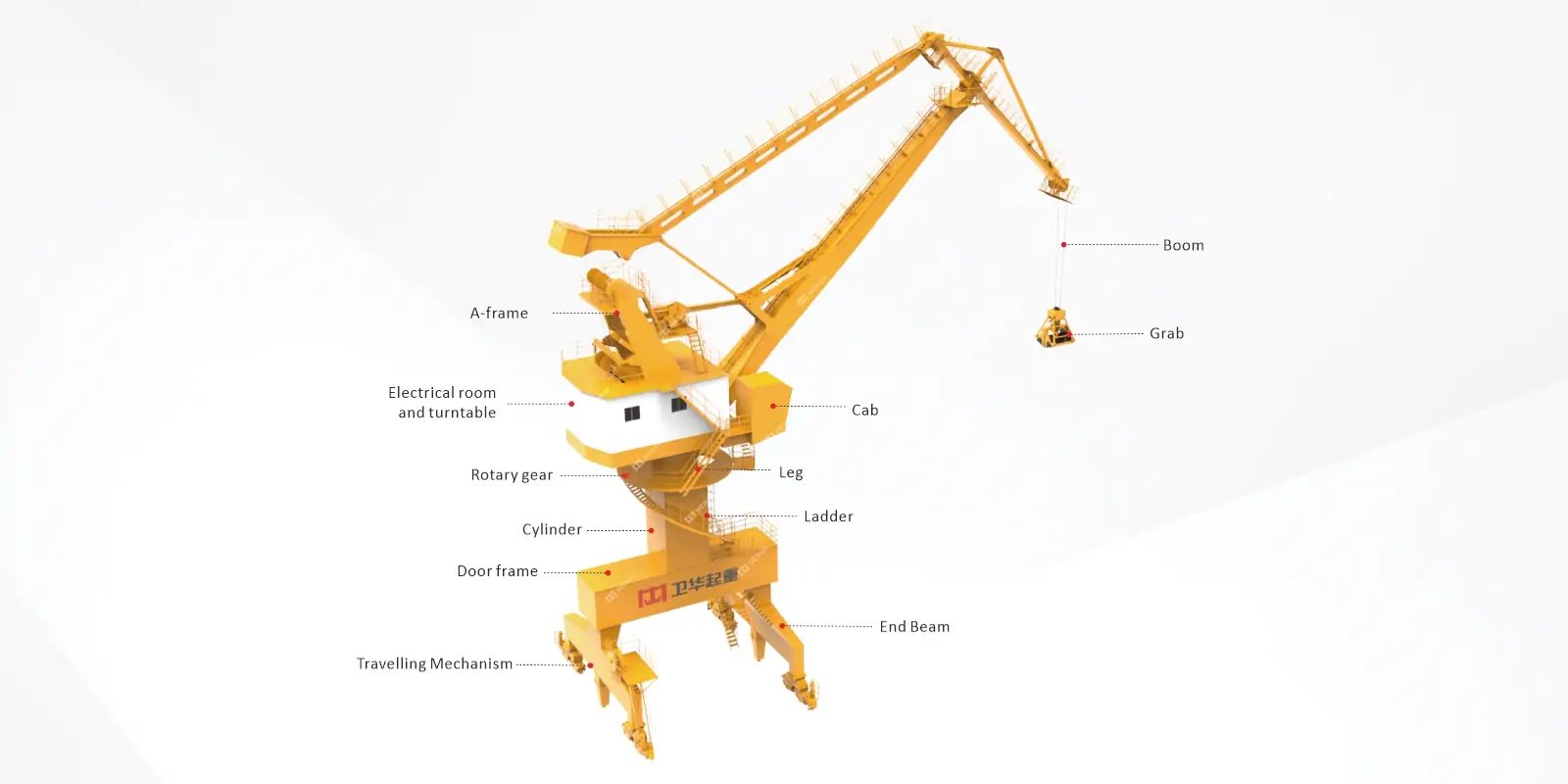

أجزاء رافعة الدوران البوابية

تتكون رافعة البوابة الدوارة بشكل أساسي من هيكل البوابة، وآلية الدوران، ونظام الذراع، ومسار وعربة الرفع، ونظام التحكم الكهربائي، وآلية حركة الرافعة، التي تعمل معًا لتوفير قدرات مناولة فعالة من السفينة إلى الشاطئ.

أجزاء رافعة الدوران البوابية

إطار بوابة (هيكل بوابي): الهيكل الداعم الرئيسي الذي يوفر الثبات والصلابة وقوة تحمل الأحمال.
آلية التأرجح يتيح الدوران بزاوية 360 درجة للمناولة المرنة والواسعة للمواد.
نظام الرافعة (رافعة مفصلية): تعديل الوصول للعمل باستخدام خطاف أو ملقط أو ناشر مع حركة صعود وهبوط سلسة.
عربة وآلية رفع: يتولى الرفع والحركة الأفقية مع تحديد مواقع سريعة ودقيقة.
آلية السفر للرافعة: تحرك الرافعة على قضبان الرصيف لتغطية واسعة للشحن والتفريغ.
نظام التحكم الكهربائي نظام قائم على PLC مع تحكم في التردد، حماية السلامة، ومراقبة.
كابينة المشغل مقصورة مريحة توفر رؤية واسعة وتحكمًا دقيقًا ومريحًا.
التقاط/خطاف/حاوية متحركة أدوات قابلة للتبديل لمناولة البضائع السائبة، أو البضائع العامة، أو الحاويات.

مبدأ العمل

تعمل رافعة البوابة الدوارة من خلال التحكم المنسق لآلية مشي الجمالون، ومنصة الدوران، ونظام الرفع. توفر آلية انتقال العربة الإزاحة الطولية؛ وتوفر آلية الدوران، التي تتكون من محمل الدوران ومحرك الدوران، عزم الدوران لتدوير الهيكل العلوي؛ ويمكّن نظام الرفع، الذي يتكون من رافعة وحبل سلكي ومعدات رفع، من الرفع العمودي. من خلال الجمع المتجهي لمحاور الحركة الثلاثة هذه، يمكن للرافعة تشكيل مسارات رفع فضائية اعتباطية، وتلبية متطلبات التشغيل المستمر للظروف المينائية ذات التردد العالي والحمولة الثقيلة والمعقدة.

ناشرات مخصصة

توفر مجموعة ملحقات الرفع للرافعات البوابية ذات الدوران تنوعًا ويمكن تغييرها وفقًا للمواد والمتطلبات المختلفة، مما يلبي الاحتياجات المتنوعة للبضائع السائبة، والبضائع العامة، والحاويات، والمواد الأخرى. عند اختيار الملحقات، يجب إيلاء اهتمام شامل للخصائص الفيزيائية للمادة (الشكل، والأبعاد، والوزن، والتركيب المادي)، وشكل التعبئة، وكفاءة المناولة. فيما يلي ملحقات الرفع شائعة الاستخدام للرافعات البوابية ذات الدوران ووصفها:

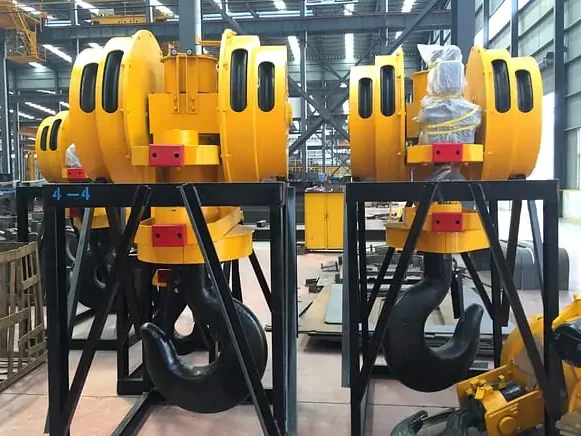

خطافات

يتوفر نوعا الخطاف المفرد والخطاف المزدوج للمناولة البضائع والآلات والشحنات المعبأة أثناء عمليات الرفع.

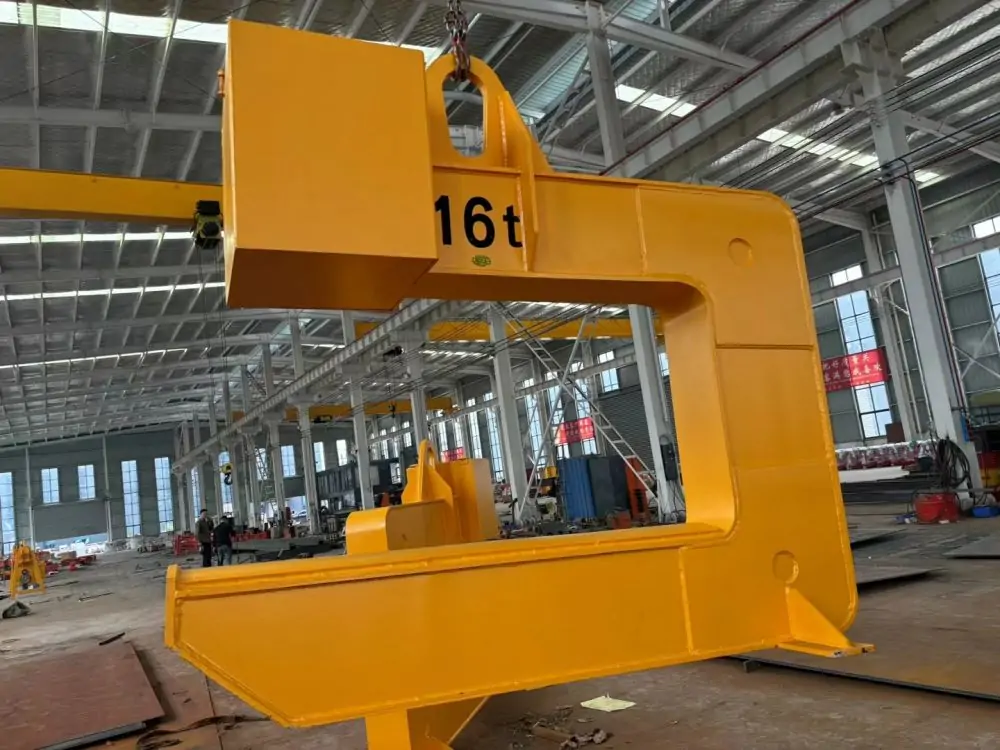

خطاف سي

الشكل يشبه حرف “C”، ويستخدم بشكل أساسي لرفع المواد الملفوفة مثل لفائف الصلب، ولفائف الورق، والسلع الملفوفة الأخرى.

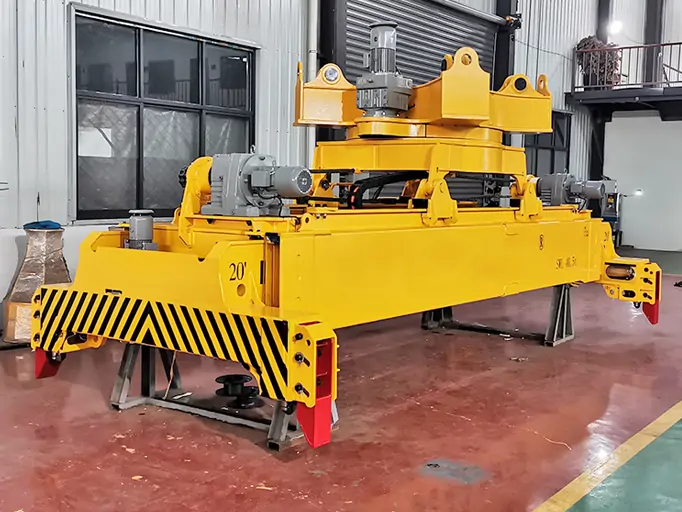

مُنشِر الحاويات

مصمم خصيصًا لرفع الحاويات القياسية، ومتوفر بنماذج ثابتة وتلسكوبية ودوارة، وهو أداة رفع أساسية في الموانئ الحديثة.

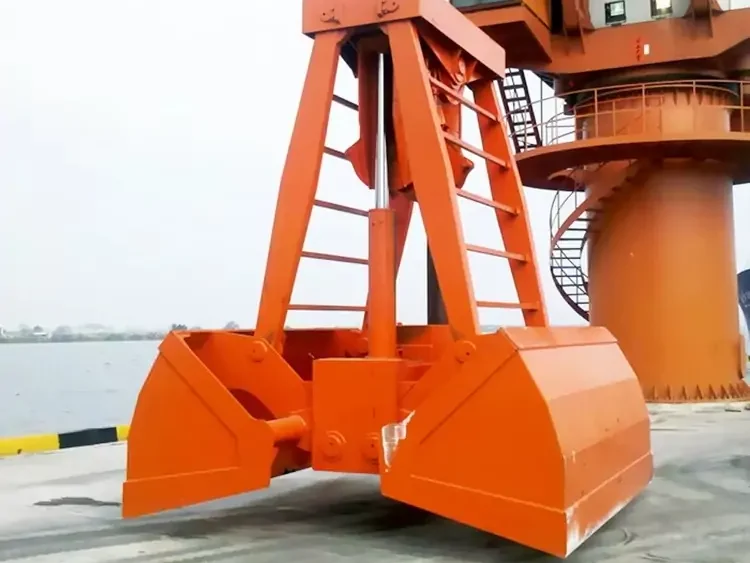

جرافة

تستخدم بشكل أساسي لتحميل وتفريغ البضائع السائبة مثل الفحم والخامات والحبوب والرمل. تتوفر أنواع ذات فص مزدوج / متعددة الفصوص حسب المادة.

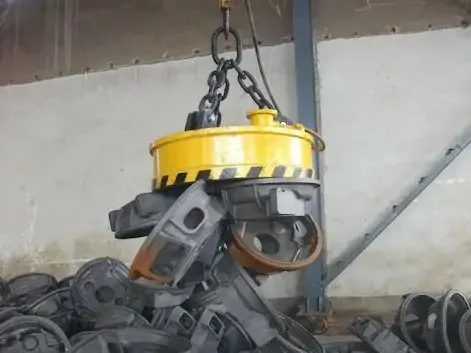

مِغْنَاطِيسٌ كَهْرَبِيٌّ

يستخدم قوة كهرومغناطيسية لجذب المواد المغناطيسية وهو مناسب لمعالجة المواد المغناطيسية مثل ألواح الفولاذ، سبائك الفولاذ، خردة الفولاذ، والفولاذ الإنشائي.

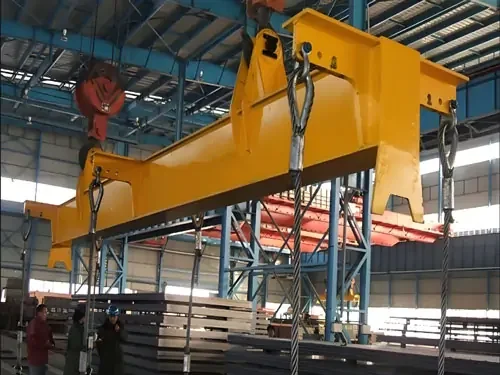

عارضة رفع

يُستخدم عارضة صلبة ذات نقاط رفع متعددة لرفع الأشياء الطويلة (مثل الأنابيب الفولاذية أو العوارض مسبقة الصنع) لمنع تشوهها.

مواصفات

تقدم Weihua مجموعة كاملة من رافعات الدوران البوابية المصممة لظروف الموانئ المختلفة، وقدرات التحميل، ومتطلبات الدوران، ومهام مناولة المواد. يمكن تخصيص كل رافعة من حيث قدرة الرفع، والمدى، ومقياس السكك الحديدية، ونظام الدوران، ونوع المرفق لتلبية احتياجات التشغيل الخاصة بك.
فيما يلي مواصفات تكوينين شائعين للاطلاع. للحلول المخصصة أو ظروف العمل الخاصة، فإن فريقنا الفني على استعداد لتصميم نموذج مخصص بناءً على متطلبات مشروعك.

مواصفات رافعة بوابة من النوع رباعي الوصلات

اكتب	قبعة	قيمة ماكس (م)	مين(م)	فوق (م)	أسفل (م)	امتداد*أساس	أقصى حمولة للعجلة
MQ0525	5	25	8	12	9	10.5*10.5	180
MQ1033	10	33	9.5	20	12	10.5*10.5	185
MQ1633	16	33	9.5	28	15	10.5*10.5	250
MQ2533	25	33	9.5	28	15	10.5*10.5	260
MQ3240	32	40	12	35	13	12*10.5	320
MQ4570	45	70	25	45	13	12*12	320
MQ5035	50	35	11.5	40	0	12*10.5	280

مواصفات الرافعة الجسرية ذات الذراع الواحد

اكتب	قبعة	قيمة ماكس (م)	مين(م)	فوق (م)	أسفل (م)	امتداد*أساس	أقصى حمولة للعجلة
MQC0209	2	9	4	6	6	4.5*4.5	40
MQC0315	3.2	15	5.6	12	8	6*6	80
MQC0322	3.2	22	7	14	8	6*6	90
MQC0515	155	15	6	12	9	6*6	120
MQC0518	5	18	6	15	9	6*6	200
MQC0520	5	20	7.5	16	18	6*6	200
MQC3056	30	56	18	45	5	10*10.5	200
MQC4580	45	80	24	50	14	12*14	340
MQC5070	50	22	70	50	13	10.5*14	300
MQC6345	63	45	17	40	10	10*10.5	250

ميزات

رافعة الدوران البوابية هي جهاز رفع متعدد الأغراض يدمج “دعم البوابة + تشغيل الدوران”، مما يمكّن من المناولة ثلاثية الأبعاد الأفقية والرأسية والدورانية للأوزان الثقيلة. وهي مناسبة للموانئ، والأرصفة، وبناء السفن، وتركيب الهياكل الفولاذية، وسيناريوهات مناولة المواد واسعة النطاق. تتميز بوجود هيكل قوي، وتشغيل مرن، وتغطية واسعة، مما يعزز كفاءة التحميل/التفريغ والسلامة التشغيلية في المساحات الضيقة.

قدرة دوران 360 درجة

دوران ورفع في جميع الاتجاهات مع تغطية شاملة وعدم وجود نقاط عمياء تشغيلية.

هيكل بوابة عالي الاستقرار

تصميم بوابات واسعة النطاق يوفر قدرة تحمل قوية، مناسب للبيئات الخارجية والرياح العاتية.

التحكم المتزامن متعدد الحركات

يعزز التشغيل المستقل أو المدمج لوظائف الرفع، والتلويح، والدوران، والسفر الكفاءة التشغيلية.

براعة في التكيف

قابلة للتكوين مع آليات رفع مختلفة، وملحقات رفع، وأنظمة تحكم للتعامل مع البضائع السائبة، ومكونات الصلب، والحاويات.

تطبيق

تُستخدم رافعات الموانئ الدوارة على نطاق واسع في الموانئ وأحواض بناء السفن ومناطق اللوجستيات والمصانع الصناعية الثقيلة للمناولة الفعالة للبضائع السائبة، وتحميل/تفريغ الحاويات، ورفع المكونات، ونقل المواد لمسافات طويلة.

الموانئ البحرية ومحطات الأنهار الداخلية: تستخدم لتحميل وتفريغ الحاويات والبضائع العامة والبضائع السائبة، مما يتيح النقل السريع بين السفن والنقل البري.
مراكز الخدمات اللوجستية للسكك الحديدية مسؤول عن نقل البضائع السائبة مثل الفحم والخام، وكذلك البضائع المعبأة، بين القطارات والشاحنات.
مواقع إنشاء محطات الطاقة الكهرومائية الكبيرة رفع مكونات مسبقة الصنع كبيرة، ومعدات كهروميكانيكية، وخلاطات خرسانية.
أحواض بناء السفن وأحواض إصلاح السفن: مناولة مقاطع الهيكل، وألواح الصلب، والمعدات البحرية، ودعم عمليات تجميع وإصلاح الهيكل.
شركات الصلب الكبرى تحميل وتفريغ خام الحديد والفحم في مناطق المواد الخام، وملفات وألواح الصلب في مناطق المنتجات النهائية.
ساحات تخزين ومستودعات كبيرة تستخدم لتكديس ونقل البضائع السائبة مثل الأخشاب ومواد البناء.

مشاريع عرض

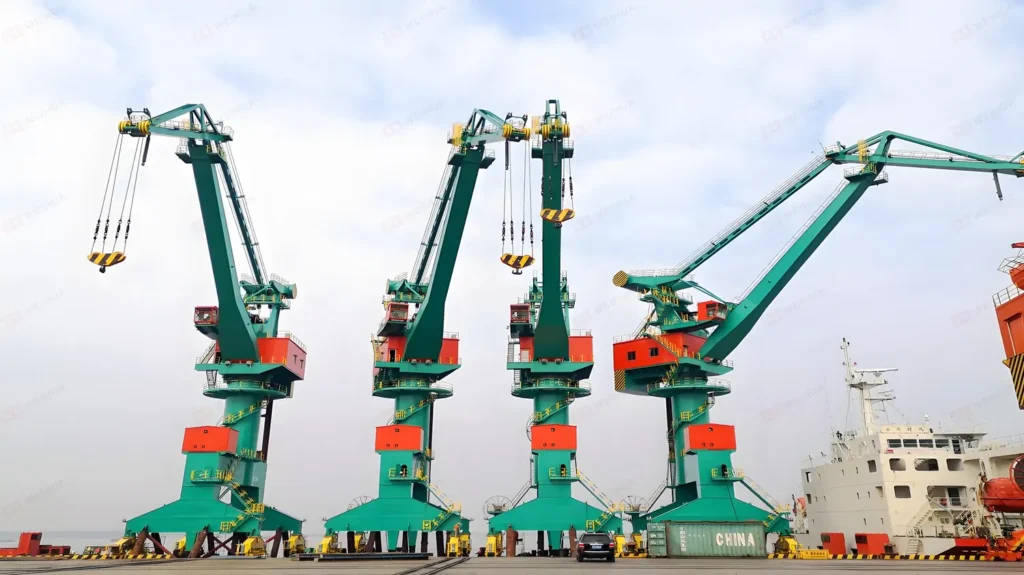

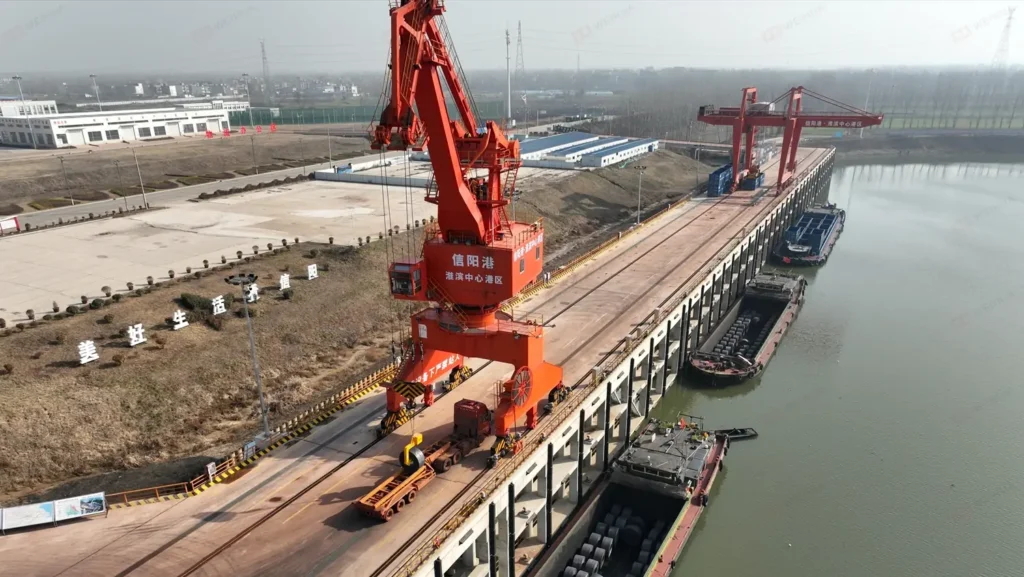

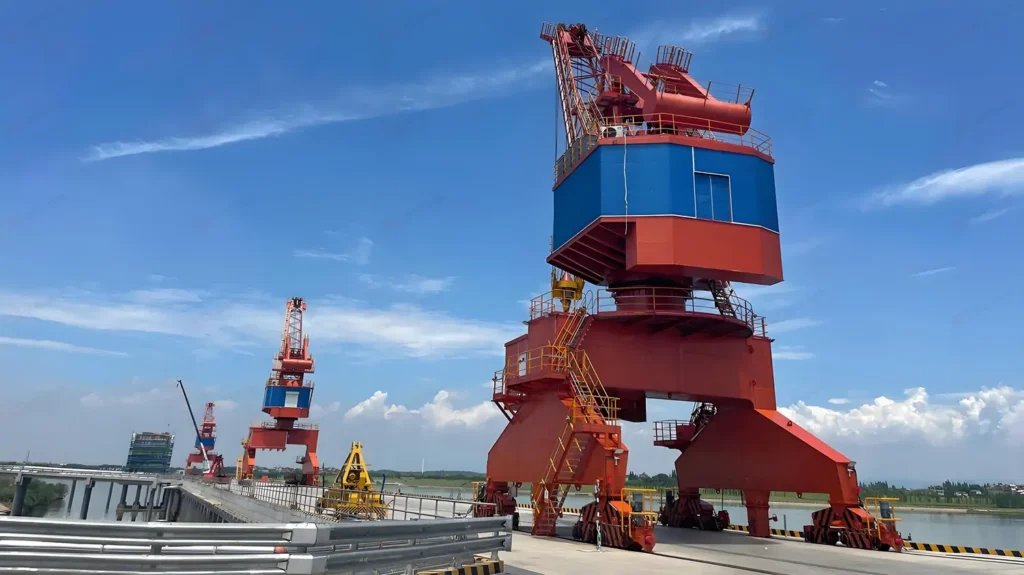

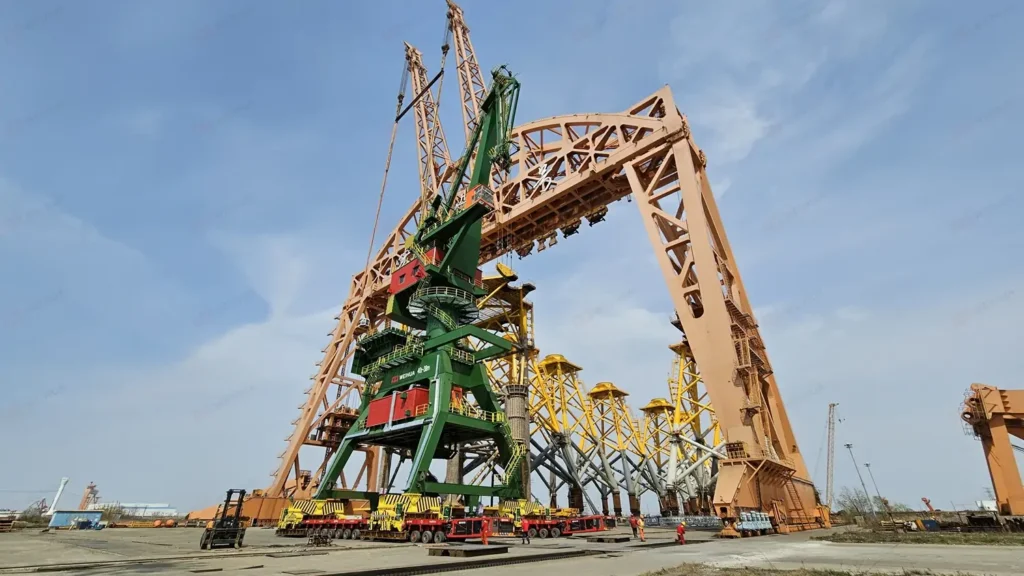

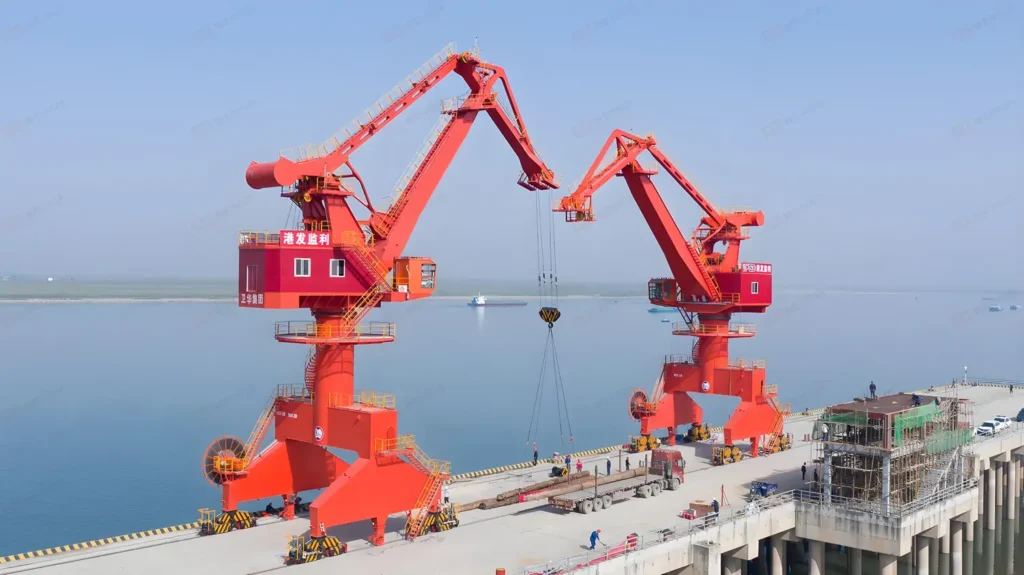

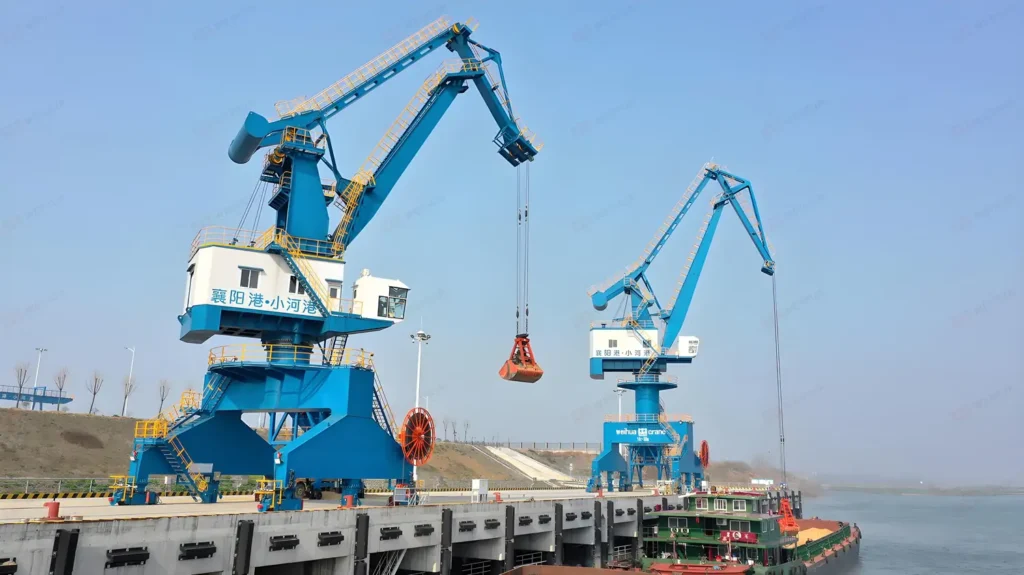

مشاريع رافعات الأبراج الدوارة — مناولة البضائع العامة في الموانئ

خيارات مخصصة لرافعات البوابة الدوارة

يمكننا تخصيص ونش الحامل الدوار للميناء الخاص بك بالكامل ليناسب تطبيقك المحدد تمامًا، مع مجموعة واسعة من الأنواع والمعلمات الرئيسية المتاحة للاختيار. لتزويدك بأدق عرض أسعار وحل، يرجى إخبارنا بمتطلباتك على النحو التالي:

قدرة الرفع والمد ما هو أقصى وزن تحتاج إلى رفعه (على سبيل المثال، 10 أطنان، 50 طنًا) والمسافة المطلوبة بين أرجل الرافعة؟
ارتفاع الرفع والسرعة ما هو أقصى ارتفاع رفع (متر) وسرعة التشغيل المطلوبة (متر/دقيقة) لتحقيق الإنتاجية؟
مزود الطاقة والتحكم ما هو خيار الطاقة المفضل لديك (على سبيل المثال، 380 فولت/50 هرتز، 480 فولت/60 هرتز) ووضع التحكم (الكابينة، عن بعد، كلاهما)؟
فئة الواجب والاستخدام: ما مدى كثافة استخدام الرافعة؟ (على سبيل المثال، استخدام عرضي، عمل بنظام الورديات على مدار الساعة طوال أيام الأسبوع - محدد بواسطة فئة واجب FEM/ISO).
قنطرة سحب مخصصة هل تحتاج إلى ملحقات محددة مثل خطافات أو ماسكات أو عوارض رفع خاصة لأحمالك الفريدة؟
الظروف المحيطة: هل ستعمل الرافعة في بيئات خاصة (مثل البيئات المسببة للتآكل، درجات الحرارة العالية/المنخفضة، المناطق المتفجرة)؟

مصنع ومورد رافعة الكباري الدوارة

فاي هوا هي شركة مصنعة ومورد عالمي موثوق به لرافعات الدوران البوابية، حيث توفر حلول رفع هندسية للموانئ، وأحواض بناء السفن، وساحات تصنيع الفولاذ، ومشاريع مناولة المواد الكبيرة. بفضل خبرة المشاريع الواسعة ونظام التصنيع الناضج، نقدم معدات رفع مستقرة وموثوقة للعملاء العالميين، مع تقديم تصاميم مخصصة لتناسب ظروف التشغيل الخاصة بكم. هل تبحثون عن حل كامل أو دعم فني؟ اتصلوا بنا في أي وقت للاستشارة بشأن المشاريع.

خدمة ما بعد البيع

تطورت شركة "وي هوا"، التي تأسست عام 1988، لتصبح رائدة عالمية في مجال التصنيع الذكي في الصين. نحن متخصصون في البحث والتطوير وإنتاج الرافعات الذكية، مع توفير حلول المركبات الموجهة آليًا (AGV). تقدم فرقنا الهندسية والتسليم وما بعد البيع المحترفة دعمًا تقنيًا شاملًا، وحلولًا مخصصة، وإرشادات تركيب في الموقع، وخدمات عالمية سريعة الاستجابة لضمان تشغيل كل مشروع بأمان وكفاءة.

فريق الدعم الفني العالمي

تقديم الإرشاد عن بعد، والتكليف في الموقع، وتدريب المشغلين لضمان النشر السريع للمعدات.

اتصل بنا

نظام شامل لقطع الغيار وسلسلة التوريد

الحفاظ على مخزون طويل الأجل للمكونات الحيوية لضمان التسليم السريع والصيانة المستدامة.

اتصل بنا

خدمة ما بعد البيع الشاملة

تقديم دعم احترافي شامل من التركيب والتشغيل إلى الترقيات واستكشاف الأخطاء وإصلاحها.

اتصل بنا

برامج الفحص والصيانة الدورية

تزويد العملاء بأدلة الصيانة لإطالة عمر الرافعات وتقليل معدلات الفشل.

اتصل بنا

هل تبحث عن جهة تصنيع موثوقة للرافعات؟ وايهوا ستكون شريكك الموثوق! لا تتردد في الاتصال بنا في أي وقت لمناقشة متطلبات مشروعك، والحصول على استشارات فنية من فريق الهندسة المحترف لدينا، والحصول على عرض أسعار مخصص. دع وايهوا تستفيد من قدراتها التصنيعية المثبتة ونظام خدماتها الشامل لتقديم حلول رافعات فعالة وآمنة تعزز الكفاءة التشغيلية وتضمن نجاح مشروعك!

أسئلة شائعة

ما هي أنواع الرافعات الدوارة التي تقدمونها للموانئ؟: توفر Weihua رافعات دوارة أحادية العارضة، مزدوجة العارضة، ثابتة وعائمة، مع إمكانية تخصيص المسافات، وقدرات الرفع، ونطاقات الدوران.

هل يمكن للرافعة التعامل مع الحمولات الضخمة أو غير المنتظمة؟: نعم، باستخدام ملحقات رفع متخصصة مثل الخطافات أو المشابك أو الماسكات، يمكن للرافعة رفع مواد كبيرة الحجم أو غير منتظمة أو مجمعة.

ما هي أقصى قدرة رفع لرافعة برجية دوارة؟: أ: يمكن لرافعاتنا التعامل مع أحمال تتراوح من 5 أطنان إلى 300 طن، حسب متطلبات مينائك وظروف الموقع.

ما هي ميزات السلامة المتوفرة في الرافعة؟: تشمل أوناشنا الحماية من الحمل الزائد، وأنظمة منع الاصطدام، ووظائف التوقف في حالات الطوارئ، ومراقبة الحمل لضمان عمليات آمنة في الموانئ.

ما أنواع الشحن التي يمكن لرافعة البوابة التعامل معها؟: أ: يمكنها التعامل مع الحاويات، والملفات الفولاذية، والبضائع السائبة مثل الفحم والخام والحبوب، بالإضافة إلى المعدات الثقيلة العامة.
