مقدمة المنتج

تتميز الرافعة الكهربائية بحبل سلكي أحادي العارضة ببنية مدمجة ووزن خفيف وتشغيل سلس، مما يحقق استخدامًا فعالًا لمساحة الرفع في المصانع. يمكن استخدامها في التصنيع، وتشغيل الآلات، والتخزين والخدمات اللوجستية، والهياكل الفولاذية، وقطع غيار السيارات، وورش التجميع المختلفة، بشكل أساسي لرفع ونقل ووضع قطع العمل والمعدات والمواد الخام.
يدعم المنتج أوضاع تشغيل متعددة، بما في ذلك أزرار أرضية، وجهاز تحكم عن بعد لاسلكي، وتحكم متغير التردد. كما أنه مجهز بحماية من الحمل الزائد، ومفاتيح حد علوية وسفلية، ونظام كبح موثوق، مما يوفر سلامة عالية، وتشغيلًا مستقرًا، وصيانة سهلة، وفعالية ممتازة من حيث التكلفة.

يمكن تثبيته على رافعة علوية أحادية الجسر أو رافعة جسرية أحادية العارضة .

أنواع

أجزاء

مبدأ العمل

أنواع رافعات سلكية كهربائية أحادية العارضة

يمكن تقسيم الرافعات الكهربائية أحادية الجسر ذات الحبال السلكية إلى النوع CD1 والنوع MD1 وفقًا لسرعة الرفع الخاصة بها.

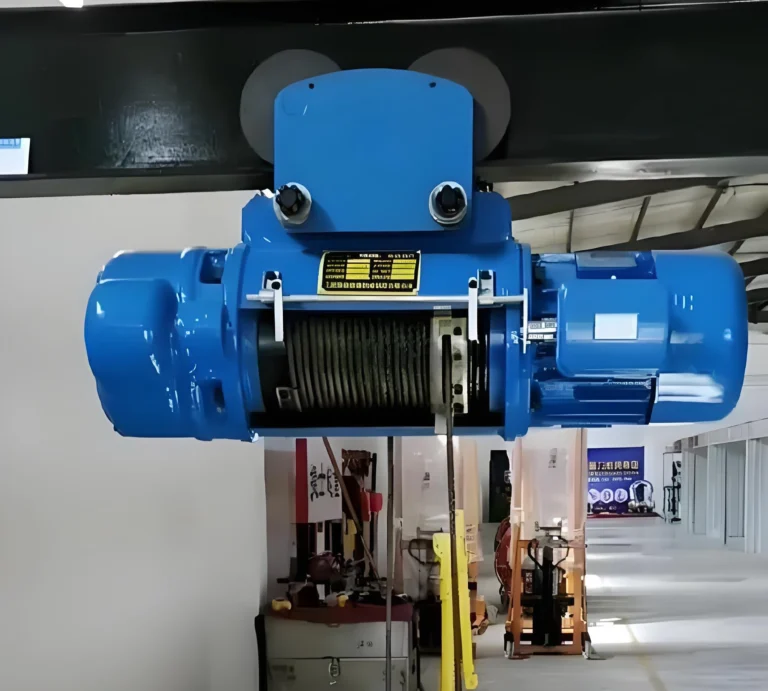

CD1 النوع – رافعة كهربائية بحبل سلكي أحادي السرعة

محركات السرعة الواحدة عادة ما تكون سرعتها في الرفع 8 متر/دقيقة وهي مناسبة لعمليات التحميل والتفريغ التقليدية، مثل ترتيب رفوف المستودعات.

قدرة الرفع المقدرة: 1–20 طن
سرعة الرفع: 8 متر/دقيقة (سرعة واحدة)
ارتفاع الرفع: 6-30 متر
فئة الواجب: M3
مزود الطاقة: 380 فولت / 50 هرتز / 3 مراحل (قابل للتخصيص)

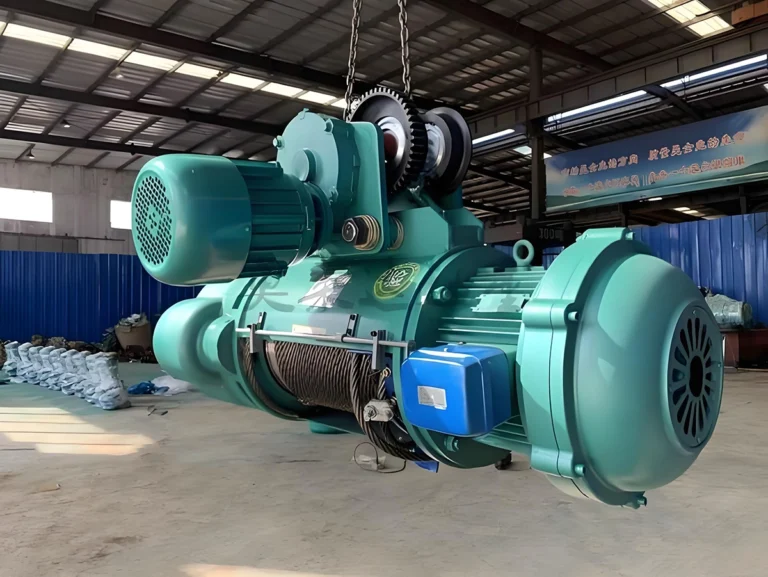

رافعة كهربائية بحبل سلكي مزدوج السرعة من النوع MD1

هذه محرك مزدوج السرعة بسرعة عادية تبلغ 8 متر/دقيقة وسرعة بطيئة تبلغ 0.8 متر/دقيقة، وهو مناسب للتطبيقات التي تتطلب تحديد موضع دقيق، مثل التركيب الدقيق وصيانة أدوات الآلات.

قدرة الرفع المقدرة: 1–20 طن
سرعة الرفع: 8 / 0.8 متر/دقيقة (سرعة سريعة وبطيئة)
ارتفاع الرفع: 6-30 متر
فئة الواجب: M4–M5
مزود الطاقة: 380 فولت / 50 هرتز / 3 مراحل (قابل للتخصيص)

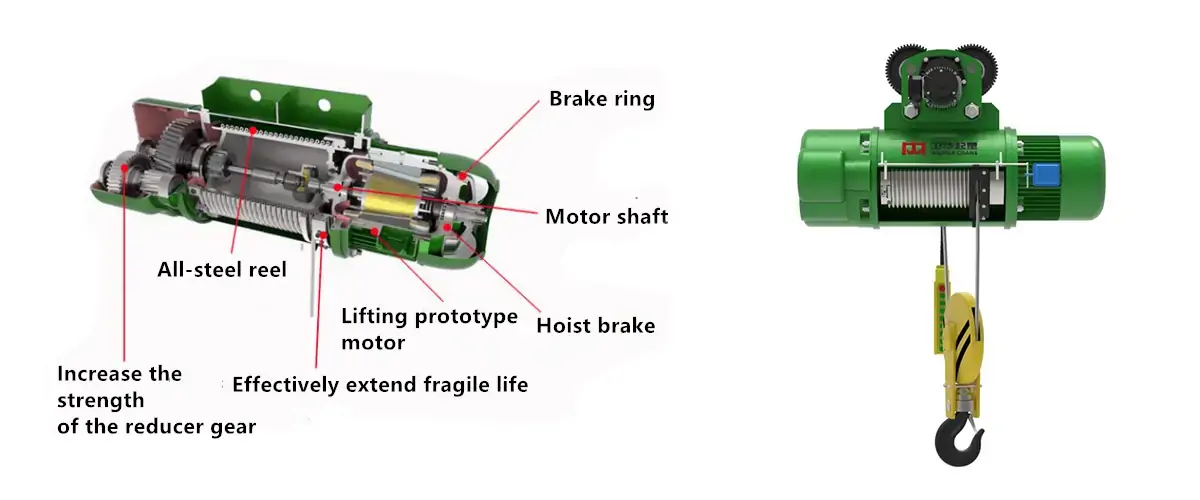

رافعة كهربائية بسلك واحد للروافع. الأجزاء

تتميز رافعة حبل السلك الكهربائية بعربة بتصميم هيكلي قوي ومتين، حيث تعمل المكونات الرئيسية معًا لضمان أداء آمن ومستقر وفعال.

المحرك: محرك الرافعة هو محرك روتور مخروطي مع فرامل، تم تصنيعه بواسطة مصنع نانجينغ للمحركات الخاصة، وهو من أفضل أنواع المحركات جودةً، ويتمتع بعزم دوران أكبر، لذلك يمكن تكييفه مع الحركة المتكررة.
عربة: إنها مجمعة وتحتوي على عجلات دوارة. هنا، تم تركيب عجلات الجري على محامل كروية محكمة الغلق من الدرجة الأولى.
صندوق التروس: صندوق تروس الرافعة يحتوي على تروس معالجة خصيصًا لمقاومة التآكل العالية. كل مجموعة تروس على المحور مدعومة بمحامل كروية أو أسطوانية، لضمان تشغيل سلس ومنخفض الاحتكاك.
حبل سلكي: يتوافق حبل الرفع مع معايير ISO للتصدير. الحبل الرئيسي الذي تسحبه الأسطوانة، لا ينزلق جانبيًا عند وجود ارتخاء. معامل الأمان، على قوة الكسر الاسمية للحبل هو ستة.
أسطوانة الحبل: مزودة بأسطوانة مجروفة، وأنبوب سلس بطول كافٍ ليتم لفه في طبقة واحدة وتوفير الدعم المناسب للحبل لتقليل التآكل الكاشط. يدور عمود الأسطوانة على محامل كروية لضمان التشغيل السلس.
نظام التحكم الكهربائي: طراز CD1 و MD1 يتكون من صندوق الملامسات، ومفتاح التحكم، ومحدد الفصل. جهد التشغيل لمفتاح التحكم هو 380 فولت، 36 فولت، أو 24 فولت (جهد آمن).
دليل الحبل: يتكون دليل الحبل من نصفين، مما يضمن سهولة الوصول. يحيط بالأسطوانة بالكامل حتى لا يتفكك الحبل حتى عندما تكون الرافعة في وضع غير محمل.
الخطاف: يتم اختبار كتلة الخطاف تحت حمل كامل يصل إلى 150 % قبل التجميع. كما أن بكرات الحبل محمية بالكامل بواسطة غطاء فولاذي مصبوب. .

مبدأ العمل

يعمل رافعة السلك الكهربائية ذات العارضة الواحدة بفعل تآزري من المحرك الكهربائي وناقل الحركة الميكانيكي. عند التشغيل، يقوم محرك الرافعة بتدوير علبة التروس، مما يؤدي إلى لف حبل السلك أو فكه على الأسطوانة، وبالتالي رفع الحمولة أو خفضها عموديًا. يتم دعم الحمولة بواسطة مجموعة خطافات وتوجيهها بواسطة نظام بكرات، مما يضمن حركة سلسة وتحديد دقيق.
يتم تركيب هذه الرافعات على عربة تتحرك على عارضة مفردة، مما يسمح بالحركة الأفقية على طول امتداد الجسر، مما يمكن من التعامل مع المواد في ثلاثة أبعاد. يضمن نظام الكبح المدمج في المحرك التوقف الفوري وتثبيت الحمل، بينما تضمن مفاتيح الحد، والحماية من الحمل الزائد، وأنظمة التحكم الكهربائية التشغيل الآمن. بسعة رفع مقدرة تتراوح بين 1-20 طن، وسرعة رفع تبلغ 8 أمتار/دقيقة أو سرعة مزدوجة تبلغ 8/0.8 متر/دقيقة، وفئة عمل من M3 إلى M5، توفر رافعة حبل الأسلاك الكهربائية أحادية العارضة حلاً سلسًا وموثوقًا ودقيقًا للتعامل مع المواد للتطبيقات الصناعية.

أجزاء رافعة كهربائية بسلك أحادي العارضة

الرافعات الكهربائية ذات الأسلاك الفولاذية ذات العارضة الواحدة تتميز ببنية مكونات بسيطة، وهي قوية ومتينة، وتقدم أداءً موثوقًا. فيما يلي المكونات الرئيسية التي تشكل هذه الرافعات:

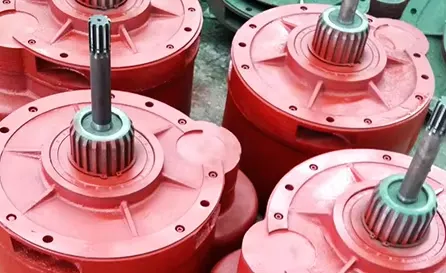

مُخفِّض

ثلاثة تروس آلية نقل التروس الحلزونية وأعمدة التروس: فولاذ سبائكي معالج بالحرارة الصندوق: حديد زهر عالي الجودة

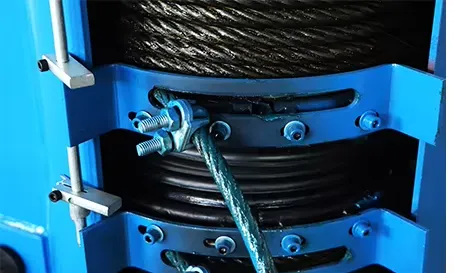

حبل سلكي

استخدم حبل رفع من نوع GB1102-74 (6 * 37 + 1)، مقاومة عالية للتعب وقدرة استقرار على الحمل.

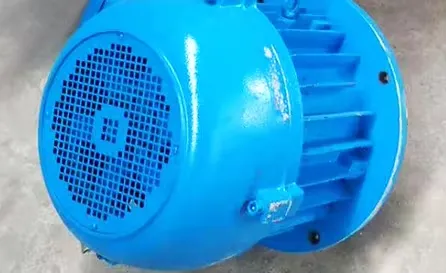

محرك مخروطي

عزم بدء الرفع، محرك تشغيل، محرك فرامل دوارة، محرك بعزل من الفئة B أو F، فئة حماية كهربائية IP44 أو IP54.

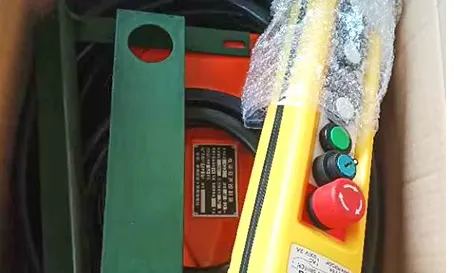

صندوق التحكم

حالة طوارئ لقطع الدائرة الرئيسية مع تشغيل الجهاز الواقي من الحريق صعوداً وهبوطاً

مواصفات رافعة كهربائية بسلك أحادي العارضة

قبل اختيار رافعة حبال كهربائية لرافعة علوية، من الضروري فهم مواصفاتها الفنية، حيث تحدد هذه المواصفات بشكل مباشر قدرتها على الرفع وكفاءة تشغيلها ومدى ملاءمتها لظروف العمل المختلفة.

اكتب		CD1، MD1 (CD تعني سرعة رفع واحدة، MD تعني سرعة رفع مزدوجة)
رفع الأثقال(ط)		0.5	1	2	3	5	10	16
ارتفاع الرفع (م)		2006/9/12	6/9/12/	6/9/12/	6/9/12/	6/9/12/	9/12/	9/12/
ارتفاع الرفع (م)		2006/9/12	18/24/30	18/24/30	18/24/30	18/24/30	18/24/30	18/24/30
سرعة الرفع (م/دقيقة)		8(8/0.8)					7(7/0.7)	3.5(3.5/0.35)
سرعة الجري (م/دقيقة)		20
قطر السلك (مم)		4.8	7.4	11	13	15	15	17.5
محرك رفع	اكتب	زد دي 1 21-4	زد 1 22-4	زد دي 1 31-4	زد دي 1 32-4	زد 1 41-4	زد دي 1 51-4	زد دي 1 51-4
	الطاقة (كيلووات)	0.8	1.5	3	4.5	7.5	13	13
	الطاقة (كيلووات)	(0.8/0.2)	(1.5/0.2)	(3.0/0.4)	(4.5/0.4)	(7.5/0.8)	(13/1.5)	(13/1.5)
محرك قيد التشغيل	اكتب	زد واي 11-4		زد واي 1 12-4		زد واي 1 21-4
محرك قيد التشغيل	اكتب	0.2	0.2	0.4	0.4	0.8	0.8*2	0.8*2

مشاريع عرض

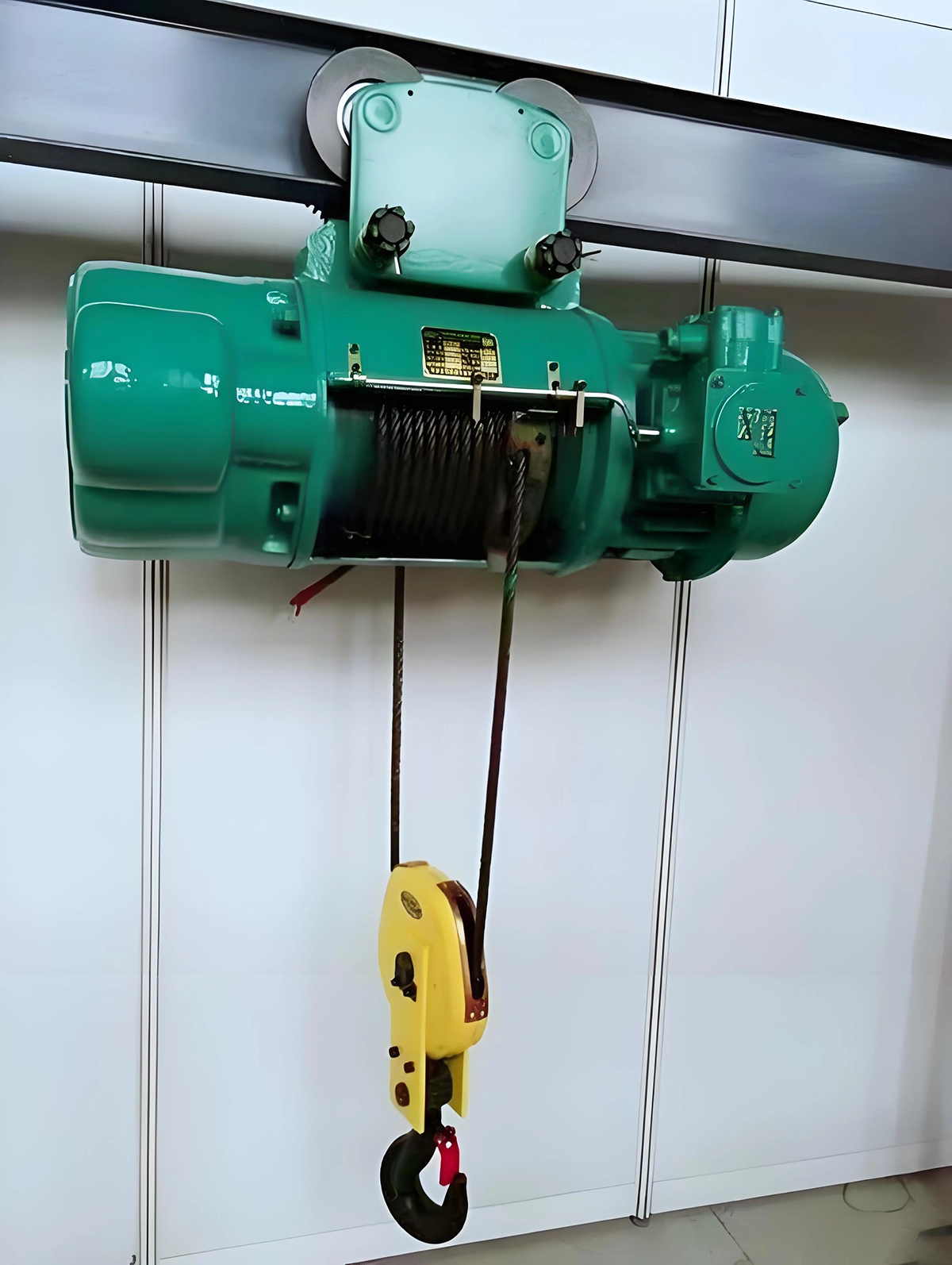

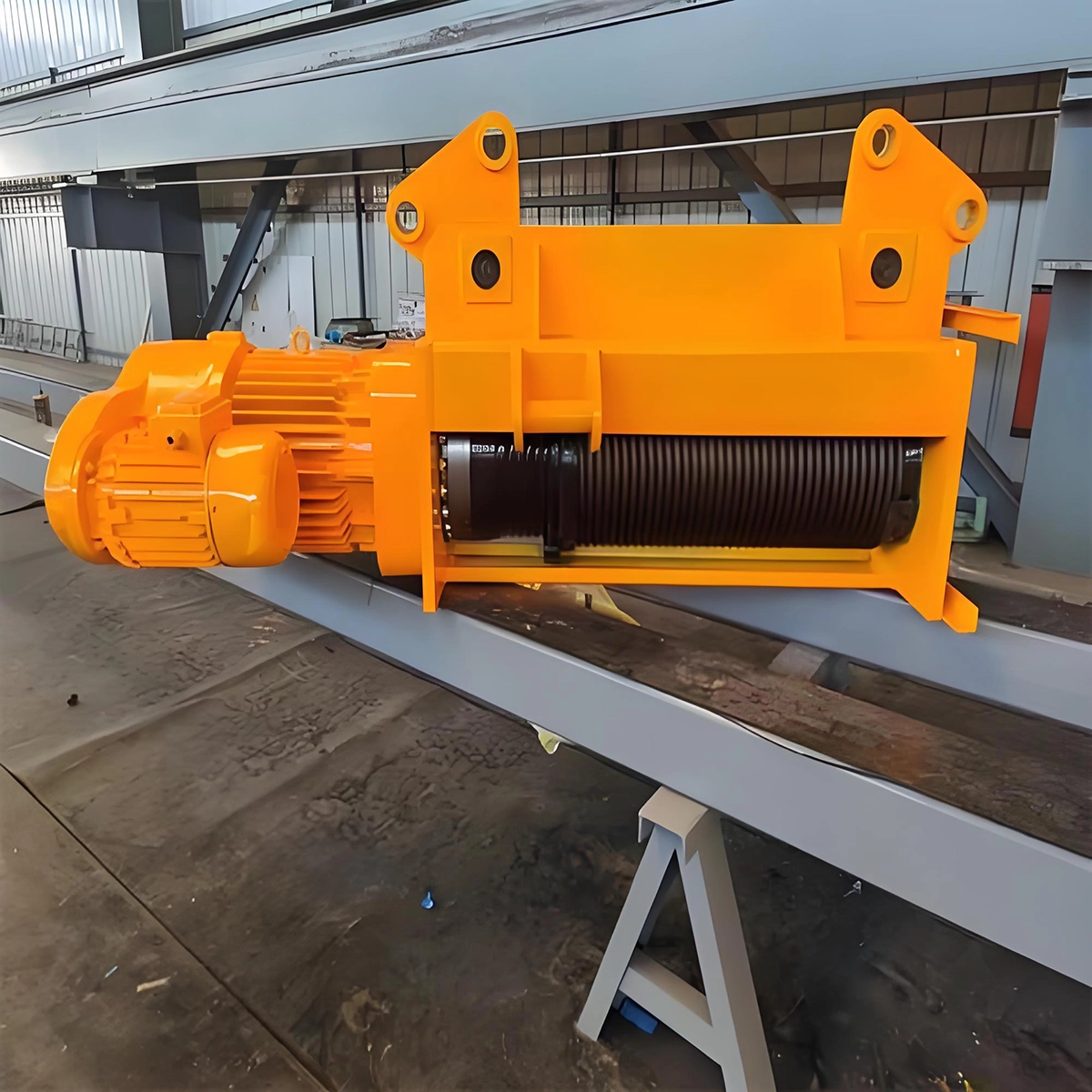

مستودع الأجهزة قطع غيار التحميل والتفريغ — ورشة تصنيع صغيرة لرفع القوالب

رافعة كهربائية بسلك مخصص ذات عارضة مفردة

بصفتنا موردًا ذا خبرة للمعدات الأصلية (OEM) ورافعات صناعية، نقدم حلولًا مخصصة للرافعات الكهربائية ذات السلك الفولاذي أحادية الجسر. يمكنك تخصيص سعة الرفع، وارتفاع الرفع، وسرعة الرفع، وفئة الخدمة، وطرق التركيب بمرونة لتلبية متطلباتك المحددة.

يمكن تجهيز الرافعات الكهربائية المخصصة ذات العارضة المفردة بحبال سلكية بخيارات سرعة مفردة أو مزدوجة (CD1/MD1)، والتحكم في السرعة بتردد متغير، وتصميمات ذات خلوص منخفض، وتدعم طرق تشغيل متعددة بما في ذلك أزرار الضغط الأرضية وأجهزة التحكم عن بعد اللاسلكية.

تواصل مع فريقنا من المهندسين المحترفين لتصميم حل مخصص لمعدات الرفع يكون أكثر أمانًا واستقرارًا ويوفر قيمة أفضل لاحتياجاتك.

مصنع رافعة كهربائية بحبل سلكي أحادي العارضة

بصفتنا الشركة الرائدة في تصنيع رافعات الحبال الكهربائية ذات العارضة المفردة، تتخصص Weihua Crane في تصميم وتصنيع معدات الرفع منذ عام 1988. تدير Weihua Crane قاعدة تصنيع حديثة تغطي أكثر من 3.42 مليون متر مربع، مجهزة بمراكز تشغيل آلية CNC متقدمة، وخطوط لحام آلية، وورش عمل تجميع دقيقة، ومختبرات اختبار شاملة.

ابعد من التصنيع، تقدم Weihua Crane حلول رفع متكاملة للعملاء من قطاع الأعمال إلى جميع أنحاء العالم. تشمل الخدمات الاستشارات الفنية، وتصميم الحلول، والتركيب والتشغيل، وتحديث المعدات، والصيانة الدورية، والدعم في حالات الطوارئ، وتدريب المشغلين.

إذا كنت تبحث عن مصنع رافعة كهربائية موثوق بها أحادية العارضة من حبل السلك بقوة مصنع قوية وقدرة خدمة عالمية، فاتصل بفريق الهندسة المحترف في Weihua لمناقشة متطلبات مشروعك وحلول الرفع المخصصة.

خدمة ما بعد البيع

تطورت شركة "وي هوا"، التي تأسست عام 1988، لتصبح رائدة عالمية في مجال التصنيع الذكي في الصين. نحن متخصصون في البحث والتطوير وإنتاج الرافعات الذكية، مع توفير حلول المركبات الموجهة آليًا (AGV). تقدم فرقنا الهندسية والتسليم وما بعد البيع المحترفة دعمًا تقنيًا شاملًا، وحلولًا مخصصة، وإرشادات تركيب في الموقع، وخدمات عالمية سريعة الاستجابة لضمان تشغيل كل مشروع بأمان وكفاءة.

فريق الدعم الفني العالمي

تقديم الإرشاد عن بعد، والتكليف في الموقع، وتدريب المشغلين لضمان النشر السريع للمعدات.

اتصل بنا

نظام شامل لقطع الغيار وسلسلة التوريد

الحفاظ على مخزون طويل الأجل للمكونات الحيوية لضمان التسليم السريع والصيانة المستدامة.

اتصل بنا

خدمة ما بعد البيع الشاملة

تقديم دعم احترافي شامل من التركيب والتشغيل إلى الترقيات واستكشاف الأخطاء وإصلاحها.

اتصل بنا

برامج الفحص والصيانة الدورية

تزويد العملاء بأدلة الصيانة لإطالة عمر الرافعات وتقليل معدلات الفشل.

اتصل بنا

هل تبحث عن جهة تصنيع موثوقة للرافعات؟ وايهوا ستكون شريكك الموثوق! لا تتردد في الاتصال بنا في أي وقت لمناقشة متطلبات مشروعك، والحصول على استشارات فنية من فريق الهندسة المحترف لدينا، والحصول على عرض أسعار مخصص. دع وايهوا تستفيد من قدراتها التصنيعية المثبتة ونظام خدماتها الشامل لتقديم حلول رافعات فعالة وآمنة تعزز الكفاءة التشغيلية وتضمن نجاح مشروعك!

أسئلة شائعة

ما هو نطاق قدرة الرفع لرافعة كهربائية أحادية الجسر بسلك؟: تبلغ قدرة الرفع المقدرة للونش الكهربائي ذو العارضة الواحدة عادةً من 1 إلى 20 طنًا، وتستخدم لمناولة المواد الخفيفة والمتوسطة في ورش العمل والمستودعات والمصانع.

ما هي سرعات الرفع المتوفرة للرافعات الكهربائية أحادية الجسر ذات الحبال السلكية؟: تتوفر هذه الرافعات بنسخ أحادية السرعة (8 أمتار/دقيقة) وثنائية السرعة (8/0.8 أمتار/دقيقة). تسمح الخيارات ثنائية السرعة أو بتردد متغير بالرفع الأكثر سلاسة وتحديد موضع الحمل بدقة أكبر.

ما هي فئات العمل التي تدعمها روافع رافعة كهربائية أحادية العارضة؟: اعتمادًا على التكوين، تعمل هذه الرافعات بشكل عام ضمن فئات العمل من M3 إلى M5، بما في ذلك الرفع العام، وتردد العمل المتوسط، والتطبيقات الصناعية المستمرة.

هل يمكن تخصيص الرافعات الكهربائية ذات الكابلات أحادية العارضة للظروف التشغيلية المختلفة؟: نعم، يمكن تخصيصها بناءً على ارتفاعات الرفع المختلفة (6-30 مترًا)، وأنماط التحكم (التحكم عن طريق المعلق، أو التحكم عن بعد لاسلكي، أو التحكم بتردد متغير)، وخيارات الطاقة، وميزات السلامة.

خصص حلول الرفع الخاصة بك

اتصل بنا الآن عبر البريد الإلكتروني: [email protected], ، أو املأ النموذج أدناه.

يرجى تحديد متطلباتك بالإشارة إلى الجوانب التالية:

ما هو منتج الرافعة الذي تحتاجه؟
ما هي أقصى قدرة رفع (بالطن) مطلوبة لمشروعك؟
هل يمكنك تحديد ارتفاع الرفع (بالمتر) المطلوب؟
هل يمكنك تقديم تفاصيل حول بيئة العمل، مثل حالة الأرض، وقيود المساحة، وأي عوائق؟
ما هو معدل الاستخدام المتوقع ومدة المشروع؟
