A 5 Ton EOT Crane is an electric overhead traveling crane with a rated lifting capacity of 5 tons, also known as an overhead crane or EOT crane. It is a material handling equipment operating in an intermittent working cycle, completing lifting, traveling, lowering, and unloading in one duty cycle.
It is mainly used in factory workshops, warehouses, and indoor environments. The crane runs on fixed rails and handles loads in three-dimensional space for lifting and positioning operations. It consists of a bridge structure, hoisting mechanism, and traveling mechanism, suitable for medium-duty continuous production and material transfer applications.
WEIHUA supplies 5 Ton EOT Cranes in multiple configurations for factories, warehouses, and production facilities. Different crane structures are selected according to plant layout, lifting requirements, and operating conditions. The following are the most common 5 Ton EOT Crane types.
Single Girder 5 Ton EOT Crane uses one main beam to carry the load. It is a compact solution for light to medium duty lifting with simple structure and lower cost. It is widely used in small workshops, warehouses, and general assembly lines.
Rated capacity: 5 ton
Span: 5–30 m
Рабочий класс: A3–A6
Power supply: 380V / 50Hz / 3Ph
The 5 Ton European Single Girder Overhead Crane adopts a box girder structure with a low-headroom electric hoist. Standard lifting capacity is 5 tons. Span, lifting height, travel speed, and power supply can be configured according to project specifications.
Applications include manufacturing plants, warehouses, assembly workshops, machining facilities, and logistics centers. The crane is commonly selected for material handling, equipment assembly, component transportation, and production line support.
Lifting capacity: 5 ton
Explosion protection rating: certified (e.g., Ex d IIC T4)
Protection level: IP55 or higher
Operating speed: limited for safety
Top Running 5 Ton EOT Crane runs on rails installed on top of the building structure. It makes full use of overhead space and provides strong load capacity. It is suitable for most industrial lifting applications with higher lifting height requirements.
Rail type: 18–50 kg/m steel rail
Operation mode: pendant / wireless remote / cabin control
Structure: single girder or double girder
Application: general industrial lifting systems
Underhung 5 Ton EOT Crane runs on the lower flange of an I-beam, with the crane suspended below the runway. It is suitable for low headroom workshops and renovation projects where building height is limited.
Rated capacity: up to 5 ton
Span: limited by runway beam structure
Рабочий класс: A3–A5
Power supply: conductor rail or festoon system
A 5 Ton European Single Girder Overhead Crane consists of a main girder, electric hoist, end carriages, and electrical control system. Rated lifting capacity is 5 tons. Span and lifting height are configured according to workshop dimensions and lifting requirements. Common installation locations include factories, warehouses, processing workshops, and production lines.
Lifting Capacity: 5 Ton
Размах: 7,5–31,5 м
Высота подъема: 6–30 м
Working Duty: A3–A5
The 5 Ton EOT Crane consists of mechanical and electrical components for lifting, traveling, and positioning. Each part has a defined function in load handling and motion control.
Bridge Girder：Main load-bearing structure spanning the workshop rails, available in single girder or double girder design, made of welded box-type Q355B steel for strength and reduced weight.
End Trucks & Traveling Mechanism：Installed at both ends of the bridge girder, equipped with wheels and drive motors to move the crane along the runway rails in the longitudinal direction.
Trolley：Runs on the bridge girder and moves horizontally, carrying the hoisting mechanism for cross-travel positioning.
Hoisting Mechanism：Core lifting unit composed of motor, reducer, drum, wire rope, and hook, responsible for vertical lifting and lowering of loads.
Hook：Load-handling device directly connected to the load, designed for high safety and requiring regular inspection for wear and cracks.
Electrical & Control System：Includes power supply, motors, and control units, commonly using 380V 3-phase power with VFD and PLC for smooth operation and precise control.
Safety Devices: Includes limit switches, brakes, and buffers to stop overtravel, control motion, and absorb impact during operation.
All parts work together to support stable operation in industrial environments. Proper configuration improves performance, safety, and service life.
| Параметр | Single Girder | Double Girder |
|---|---|---|
| Номинальная грузоподъемность | 5 ton | 5 ton |
| Спам | 8–28.5 m | up to 40 m+ |
| Высота подъема | 4.5–12 m | up to 9–20 m |
| Рабочий класс | А3–А6 | А5–А7 |
| Блок питания | 380В / 50Гц / 3Ф (настраиваемо) | 380В / 50Гц / 3Ф (настраиваемо) |
| Скорость подъема | 0–8 m/min | 0–8 m/min |
| Trolley Speed | 20–40 м/мин | 20–40 м/мин |
| Crane Travel Speed | 20–60 м/мин | 20–60 м/мин |
| Режим управления | Pendant / Wireless remote / Cabin | Pendant / Wireless remote / Cabin |
| Speed Control | Fixed speed / VFD optional | Fixed speed / VFD optional |
| Тип подъёмника | Wire rope / European hoist | Wire rope / European hoist |
| Trolley Type | Top running/integrated | Top running / heavy-duty |
| Тип установки | Top running / underhung | Top running |
| Ambient Temperature | от -20°C до +40°C | от -20°C до +40°C |
| Protection Level | IP54 / IP55 (optional) | IP54 / IP55 (optional) |
| Факторы ценообразования | Span, height, duty class, hoist, control system | Span, height, duty class, hoist, control system |
All specifications can be customized according to workshop dimensions and operating requirements.
The 5 Ton EOT Crane operates through three movements: hoisting, trolley travel, and crane travel, for load handling in three-dimensional space.
5 Ton EOT Crane moves loads through hoist, trolley, and crane travel in three directions, with limit switches and brakes for safety control. To gain a deeper understanding of how these parts interact, explore our comprehensive guide on Принцип работы мостового крана: компоненты, движение и процесс эксплуатации., How Does an EOT Crane Work? Working Principle, Components, and Operation Guide for an in-depth breakdown of the mechanical and electrical systems that power these movements.
The 5 Ton EOT Crane is used for medium-duty material handling in industrial environments where controlled lifting and movement are required.

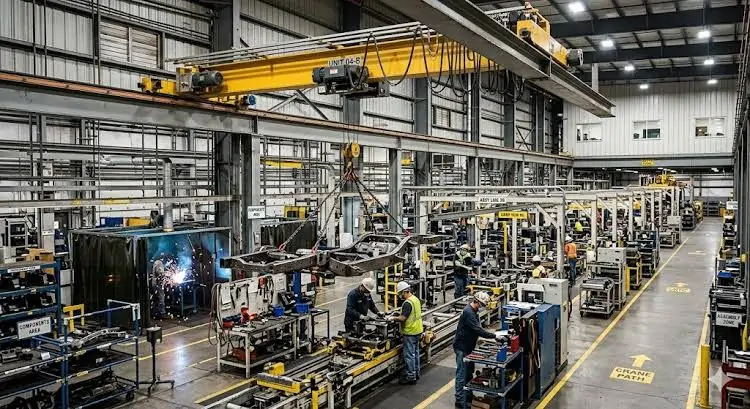

Used for handling steel parts, machine components, and assembly materials in general manufacturing workshop operations.

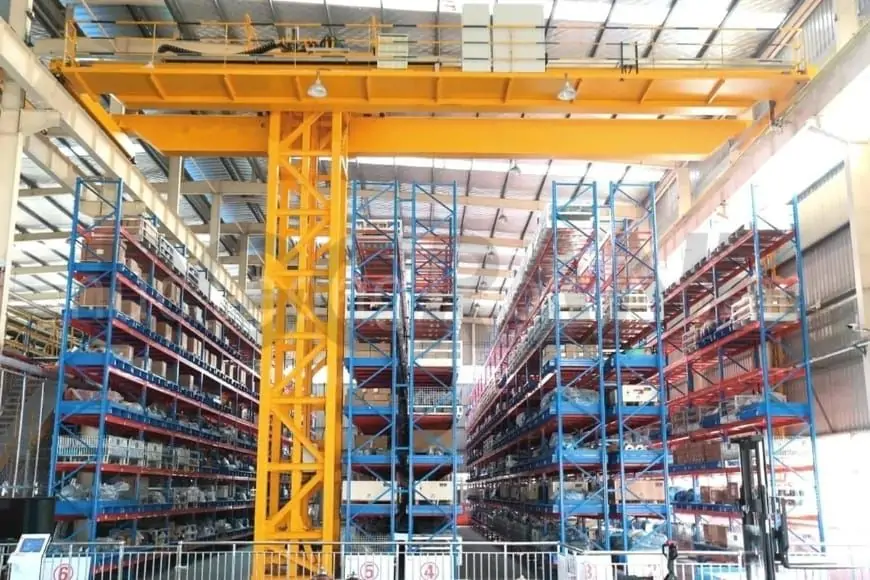

Applied for loading, unloading, and internal transfer of packaged goods, pallets, and bulk materials in warehouse and logistics systems.

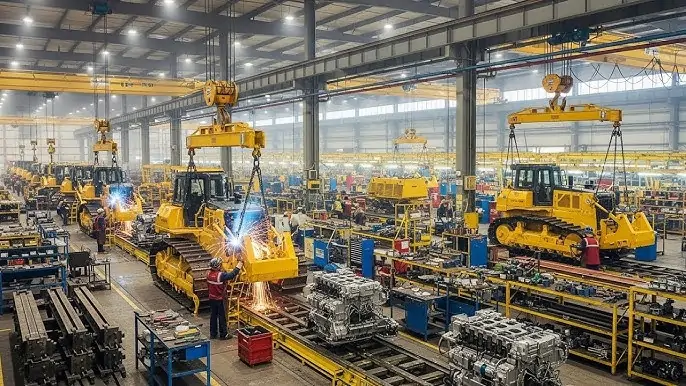

Used in assembly lines for positioning and moving mechanical equipment, engine parts, and production modules.

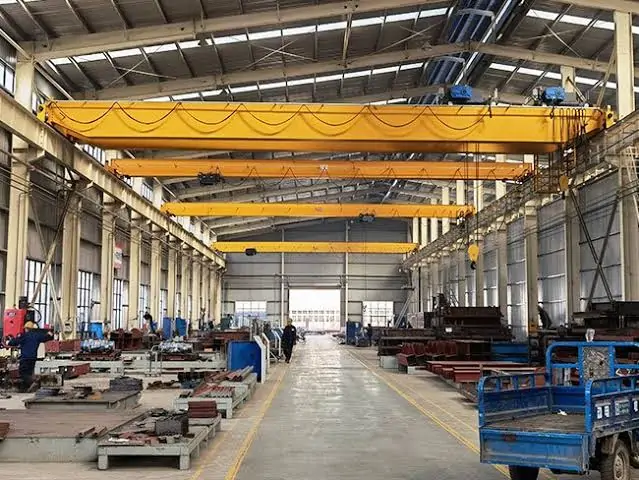

Suitable for lifting steel plates, profiles, and structural components during cutting, welding, and fabrication processes.

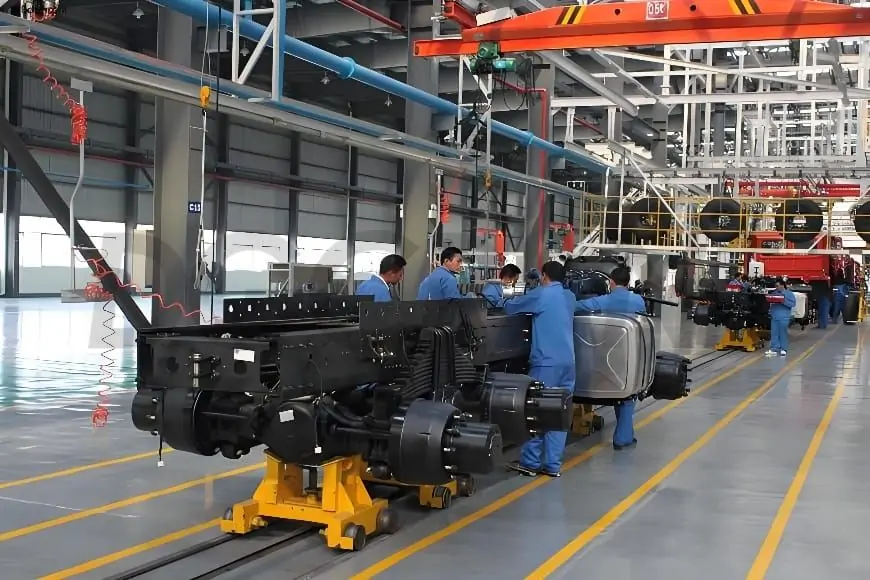

Used for handling automotive parts, chassis components, and tooling in production and maintenance workshops.

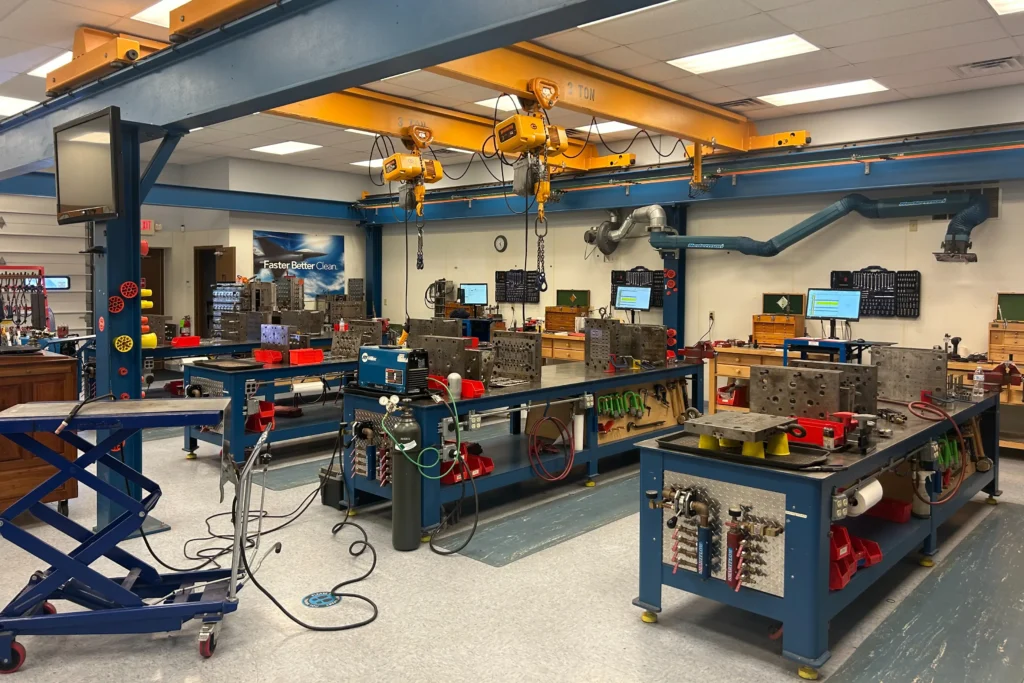

Applied for equipment repair, spare parts handling, and general lifting tasks in industrial maintenance facilities.
The 5 Ton EOT Crane supports stable operation across different industries with a flexible configuration for varying workshop conditions.
The price of a 5 Ton EOT Crane varies by configuration. A single girder 5 ton EOT crane typically starts from around USD 1,400–5,000, while a double girder 5 ton EOT crane generally starts from USD 5,000 and above, depending on span, lifting height, and technical specifications.
Lifting capacity, span, and lifting height determine steel usage and structural design. A larger span or higher lifting height increases cost.
Motor, gearbox, and control system choices, such as VFD control, remote control, or smart functions, affect overall price.
Special designs, such as explosion-proof, clean room, or high-temperature use, increase engineering and manufacturing costs.
High-strength steel and branded components improve durability but raise cost. Production process and quality control also impact pricing.
Different manufacturers offer different levels of quality assurance, installation, and after-sales service, which affect the final price.
Shipping, installation, and commissioning costs also contribute to the total project cost.
A 5 Ton EOT Crane price should be evaluated together with working conditions, duty cycle, and long-term operating cost, not only initial purchase cost. To get a comprehensive breakdown of budgeting, current market pricing, and technical configurations, you can refer to our Overhead Crane for Sale: Prices, Types & Specs Guide to make a well-informed investment for your facility.
Selecting a 5 Ton EOT Crane involves evaluating working conditions, technical parameters, configuration level, and supplier capability according to site requirements.
Proper selection of a 5 Ton EOT Crane supports stable operation, suitable performance, and controlled long-term operating cost based on actual application needs.
When selecting the right factory overhead crane, factors such as lifting capacity, span, lifting height, duty cycle, and workshop conditions must be considered. Read the article “Overhead Crane vs. Gantry Crane: Key Differences, Applications & How to Choose” to learn how to select the right model.
Every workshop has different lifting requirements. Span, lifting height, duty class, control method, and installation space all affect crane selection. A standard configuration may not fully match the actual working conditions of a project.
Вейхуа provides custom 5 Ton EOT Cranes built according to plant layout, production process, load characteristics, and operating environment. Options include single girder or double girder construction, low-headroom design, radio remote control, variable frequency drives, explosion-proof components, and special surface protection. Each crane is designed to meet the specific requirements of the application and site conditions.
Получить индивидуальное предложение сейчас
5 Ton EOT Cranes are widely used in factories, workshops, and warehouses for medium-duty lifting and material handling. They are available in single-girder and double-girder configurations, with models offering various spans, lifting heights, and duty classes to meet project requirements.
Вэйхуа Груп is a manufacturer and supplier of 5 Ton EOT Cranes. We independently design, manufacture, test, and deliver these cranes. Each crane utilizes standard industrial components and a configurable control system. The specific model selection depends on operating conditions, technical parameters, and project requirements. Prices vary based on structural type, configuration, and the extent of customization. Please contact us for technical support or a quote.
A 5 Ton EOT Crane is an electric overhead traveling crane with a rated lifting capacity of 5 tons, used for indoor material handling in factories and warehouses.
It is used in manufacturing plants, steel fabrication, warehouses, logistics centers, automotive workshops, and assembly lines.
Single girder cranes use one main beam for light to medium duty work, while double girder cranes use two beams for higher stability, heavier loads, and longer spans.
Typical span ranges from 8 m to 40 m, depending on crane type and workshop structure.
The price generally ranges from USD 1,400 to over USD 5,000 for single girder types, and starts from about USD 5,000 for double girder types, depending on configuration.
Yes, span, lifting height, working class, control system, and hoisting configuration can be designed based on project requirements.
Regular inspection is usually carried out daily, monthly, and annually, depending on usage frequency and local safety standards.
Service life typically ranges from 10 to 20 years, depending on working conditions, maintenance level, and operating frequency.
