Ан Мостовой кран Электрический мостовой кран (EOT) — это эффективная и надежная подъемная система, используемая для перемещения тяжелых материалов на заводах, складах, в мастерских и промышленных предприятиях. Перемещаясь по рельсам, мостовые краны обеспечивают безопасное и точное трехмерное перемещение грузов за счет скоординированного подъема, поперечного и продольного перемещения.
В этой статье мы расскажем вам об определениях, типах, конструкции, принципах работы, областях применения и факторах стоимости мостовых кранов, чтобы помочь вам выбрать наиболее подходящее решение для ваших задач по подъему грузов.
Оглавление
Как работает мостовой кран?
Принцип работы мостового крана основан на сочетании вертикального подъема, горизонтального перемещения тележки и продольного перемещения моста, что позволяет эффективно перемещать тяжелые грузы на промышленных объектах. Кран работает на рельсах, установленных вдоль конструкции здания, при этом балка моста перекрывает рабочую зону. Подъемный механизм поднимает или опускает груз с помощью стальных тросов или цепей, а тележка перемещает груз горизонтально вдоль моста.
Весь кран перемещается в продольном направлении вдоль рельсов, что позволяет осуществлять трехмерное позиционирование материалов. Современные мостовые краны приводятся в движение электродвигателями с точным регулированием скорости, часто управляемым с помощью пульта дистанционного управления, беспроводного пульта или кабины оператора, и оснащены устройствами безопасности, такими как концевые выключатели, защита от перегрузки и системы аварийной остановки.
Части мостового крана
Промышленные мостовые краны EOT В основном они выпускаются в виде однобалочных и двухбалочных мостовых кранов и состоят из таких основных компонентов, как балки моста, подъемные механизмы, тележки, системы управления и устройства безопасности. Ниже приведены названия и характеристики частей мостового крана:

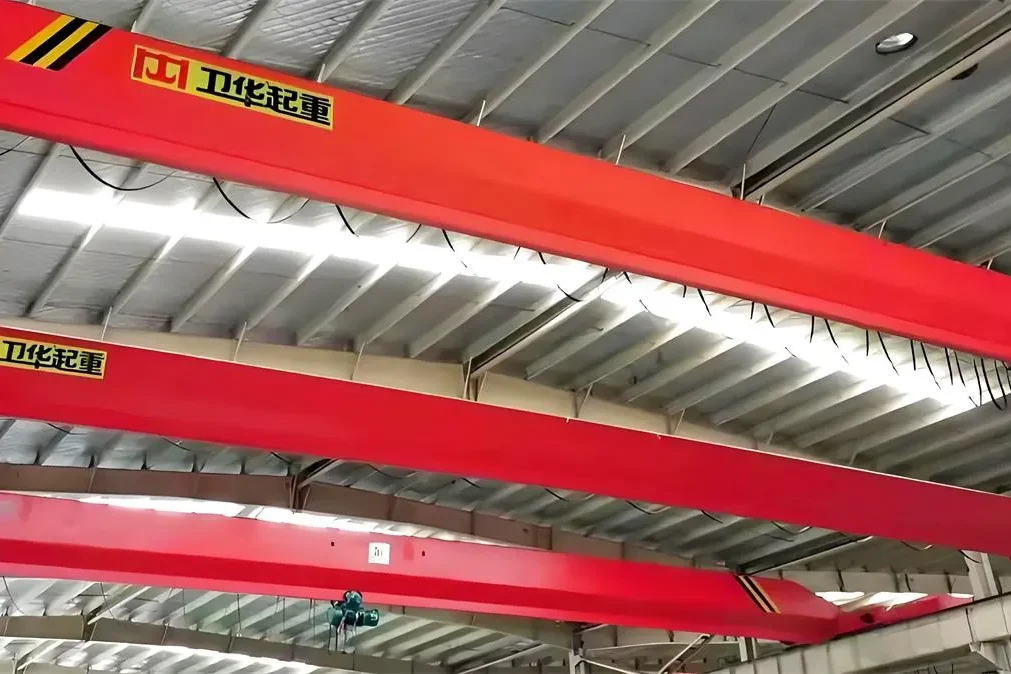

Мостовая балка: основная несущая конструкция крана, перекрывающая цех и перемещающаяся по рельсам. Она отличается высокой прочностью, жесткостью и стабильной работой в целом.

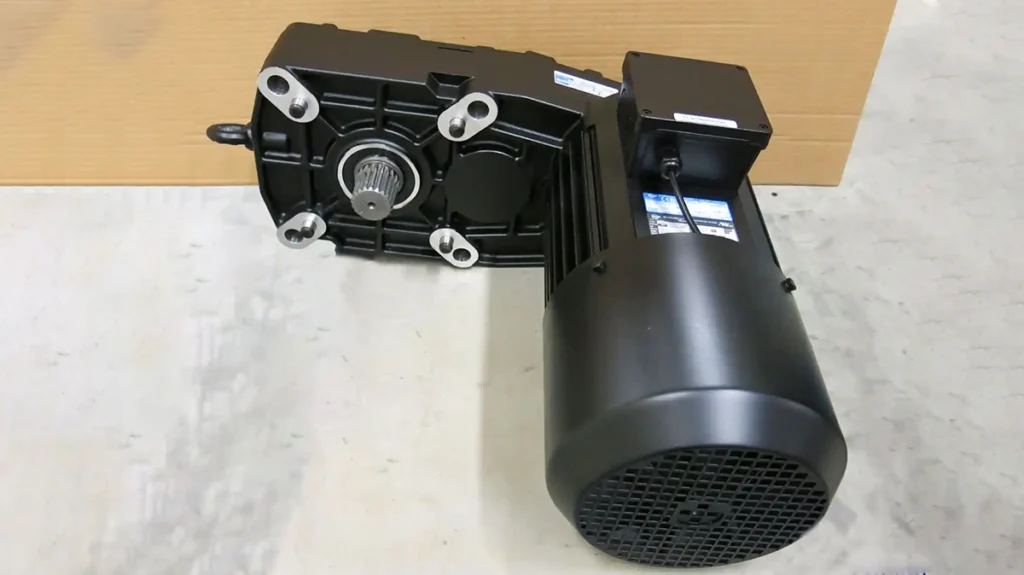

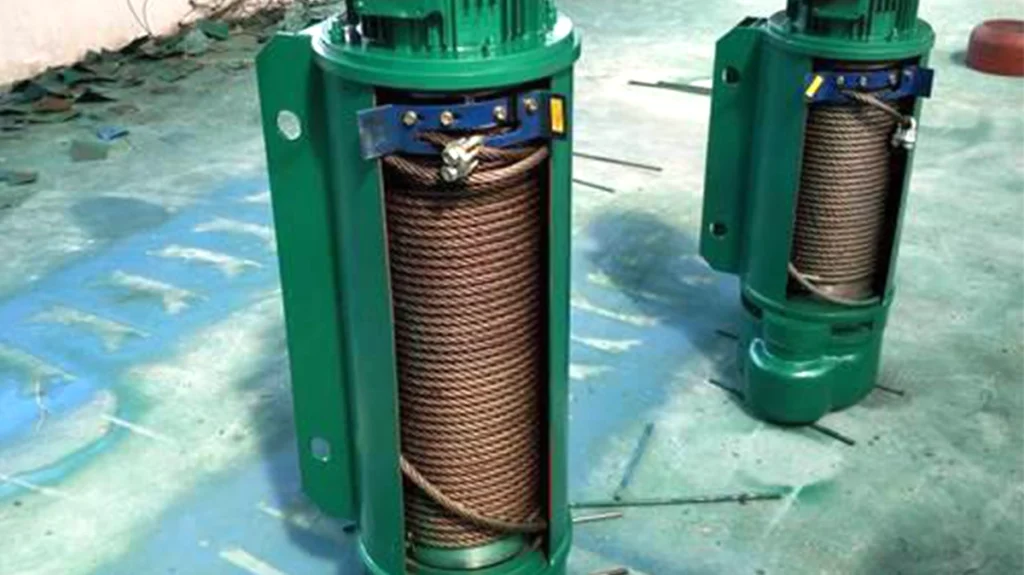

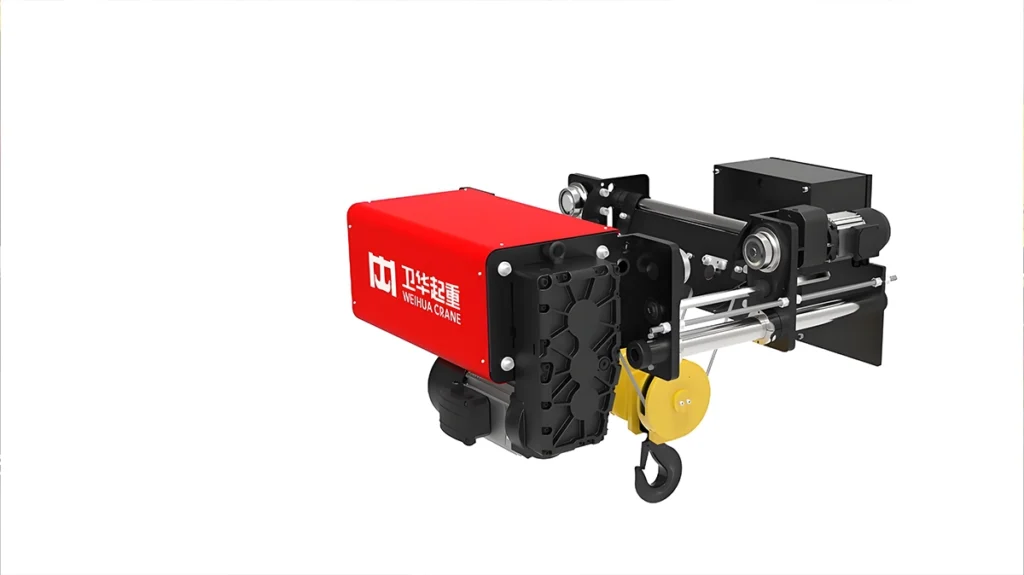

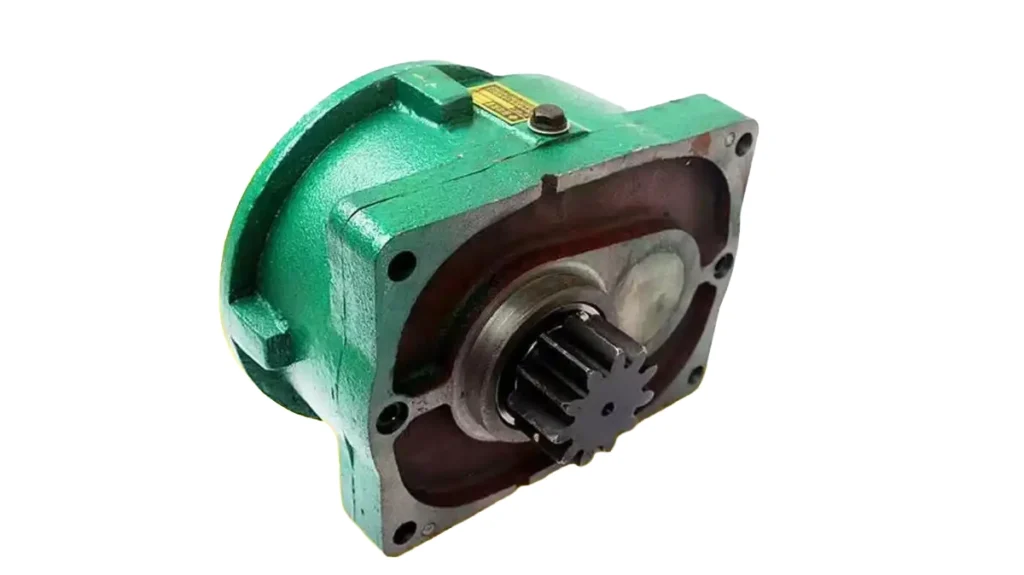

Подъемный механизм: состоящий из двигателя, редуктора, стального троса и барабана, он отвечает за вертикальный подъем грузов с плавной работой и точным позиционированием.
Тележка: устанавливается на балке моста и перемещается горизонтально, поддерживая подъемный механизм и обеспечивая боковое перемещение груза.

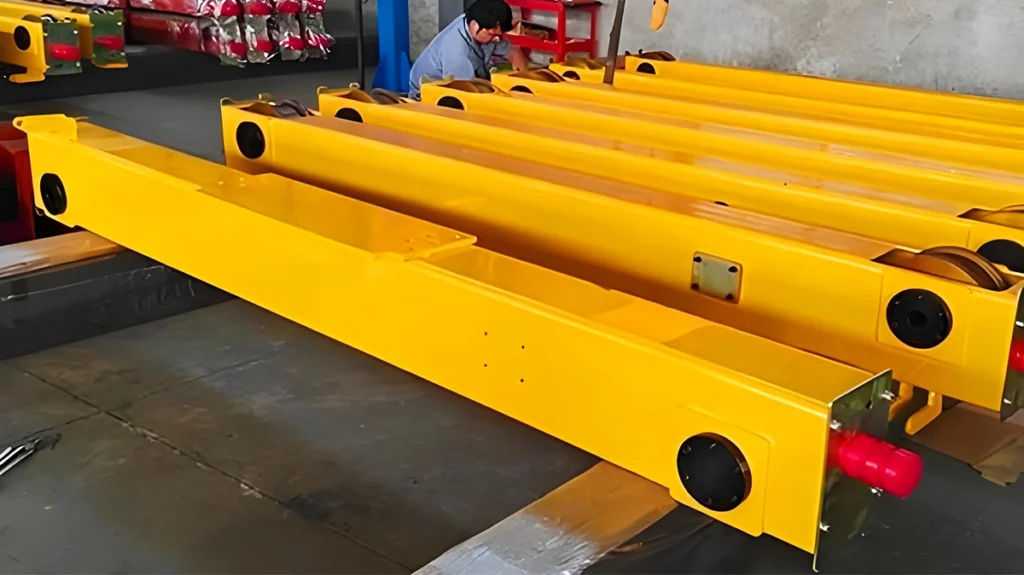

Механизм перемещения: приводит в движение балку моста по продольным направляющим внутри заводского здания, обеспечивая плавную работу и охватывая большую рабочую зону.
Система управления: включает в себя электрический шкаф управления, панель кнопок или беспроводной пульт дистанционного управления, обеспечивающие точное управление подъемом, перемещением и другими движениями.
Подробная информация о мостовом кране представлена ниже.
Сколько существует типов мостовых кранов?
В зависимости от конструкции, грузоподъемности и сценариев применения, электрические мостовые краны (EOT) можно разделить на несколько распространенных типов. Ниже перечислены преимущества каждого типа:

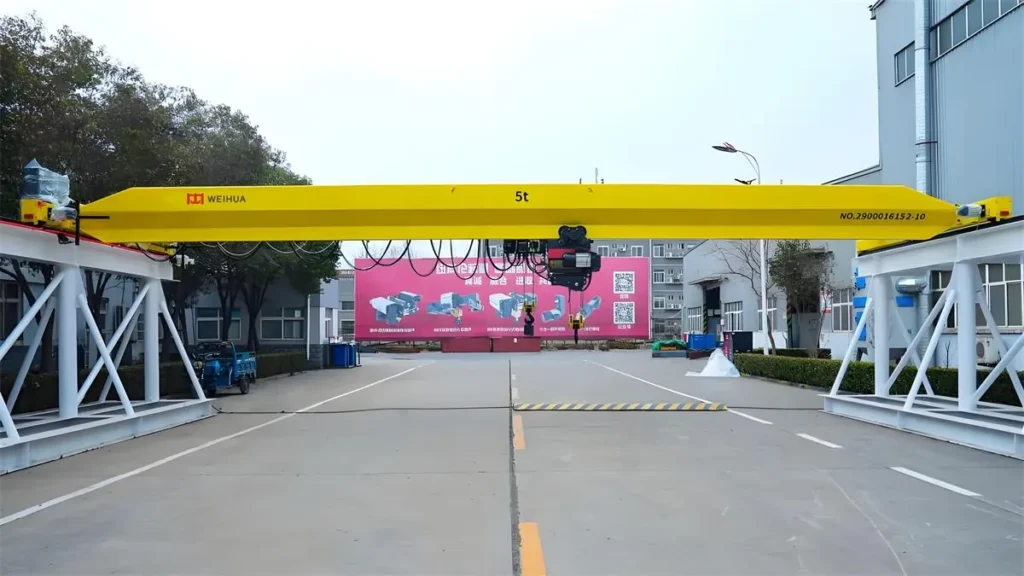

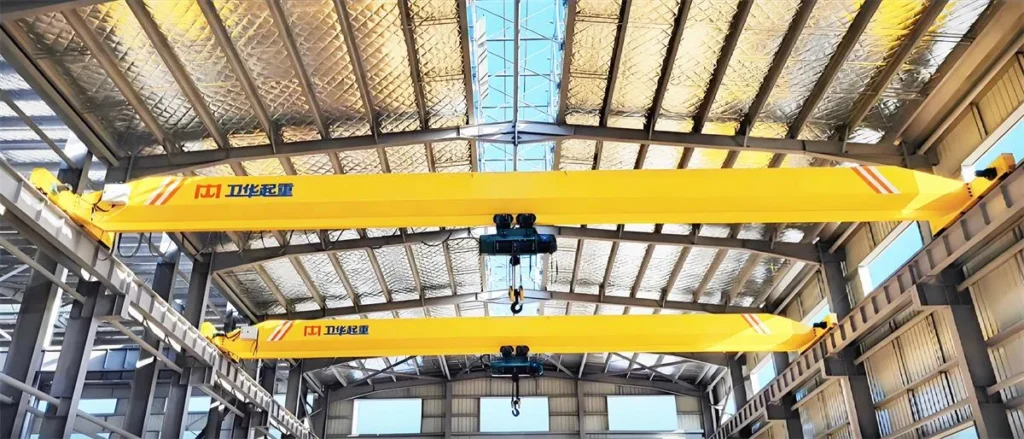

Однобалочный мостовой кран
Вот однобалочный мост журавль Конструкция крана предусматривает одну основную балку, поддерживающую лебедку, что обеспечивает компактность и экономичность для подъемных работ легкой и средней сложности. Он отличается простотой монтажа, низким энергопотреблением и несложным техническим обслуживанием, что делает его одним из наиболее широко используемых типов мостовых кранов в различных промышленных областях, таких как мастерские и склады.
Технические характеристики однобалочного мостового крана
| Параметр | Диапазон |
|---|---|
| Грузоподъемность | 1–20 т |
| Спам | 7,5–28,5 м |
| Высота подъема | 6–18 м |
| Класс долга | А3–А4 |
| Режим управления | Подвесной / Беспроводной пульт дистанционного управления |
| Приложения | Мастерские, склады, легкая промышленность |

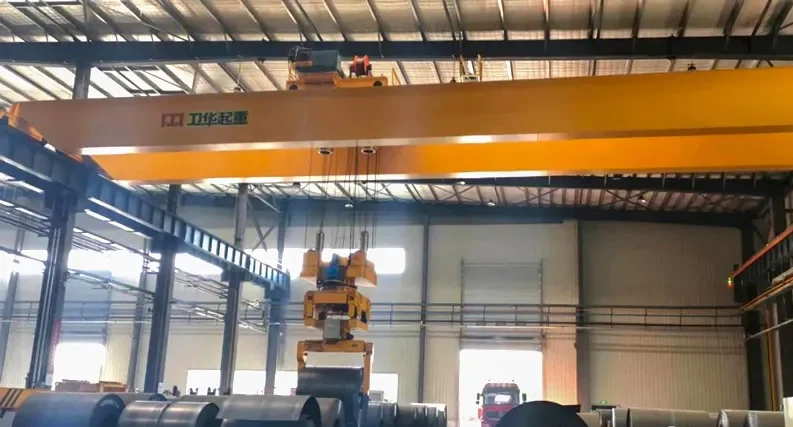

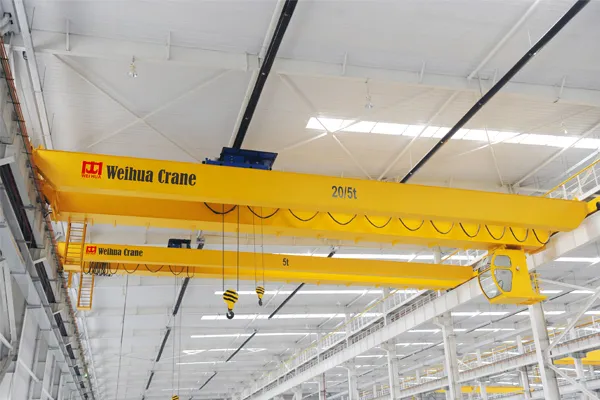

Двухбалочный мостовой кран
A двухбалочный мостовой кран Состоит из двух параллельных балок моста и тележки, движущейся сверху, что позволяет увеличить грузоподъемность, пролеты и высоту подъема. Обладая превосходной жесткостью и устойчивостью, она подходит для тяжелых и непрерывных работ в сложных промышленных условиях.
Технические характеристики двухбалочного мостового крана
| Параметр | Диапазон |
|---|---|
| Грузоподъемность | 5–500+ т |
| Спам | 10,5–35+ м |
| Высота подъема | 9–30+ м |
| Класс долга | А5–А8 |
| Режим управления | Кабина / Дистанционное управление / Автоматизация |
| Приложения | металлургические заводы, электростанции, тяжелая промышленность |

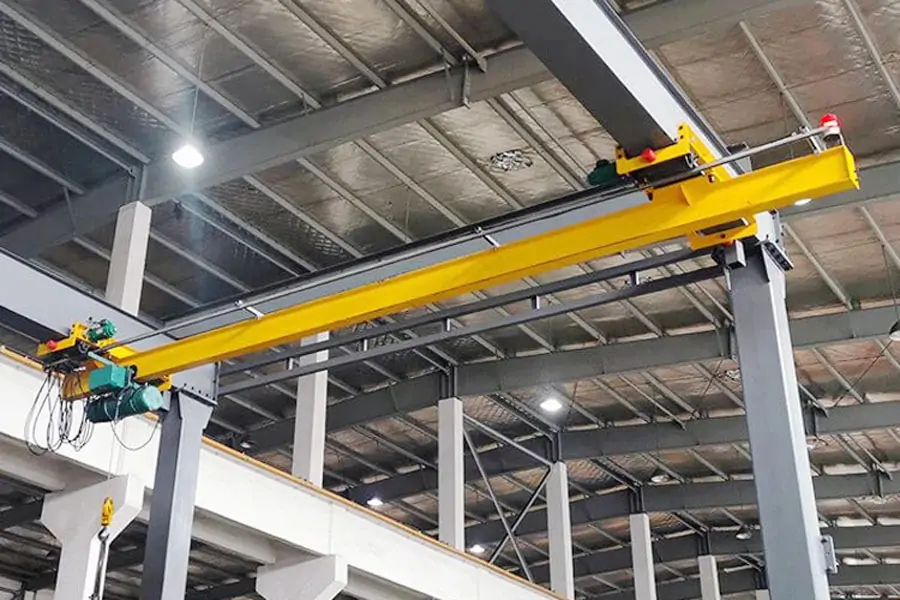

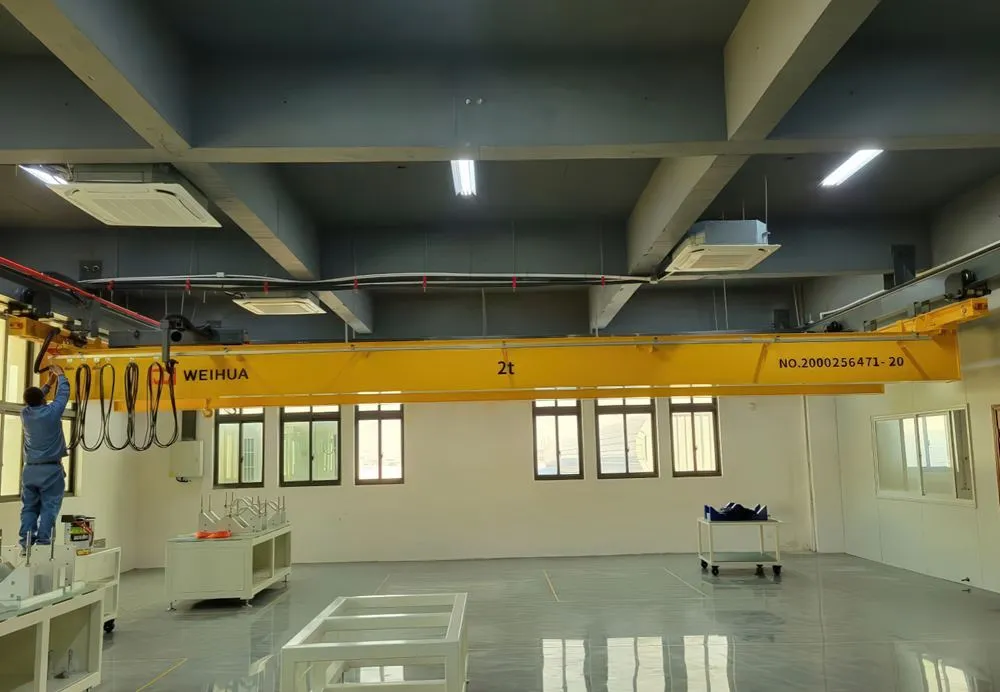

Под мостовым козловым краном
Вот под движущимся мостовым краном, Подвесной кран, также известный как кран с нижним креплением, подвешивается к нижней полке балок направляющей. Такая конструкция идеально подходит для зданий с ограниченной высотой потолка или легких конструкций, обеспечивая плавную работу и эффективное использование пространства.
Технические характеристики мостового крана
| Параметр | Диапазон |
|---|---|
| Грузоподъемность | 0,5–10 т |
| Спам | До 20 м |
| Высота подъема | 3–12 м |
| Класс долга | А2–А3 |
| Режим управления | Кулон / Пульт дистанционного управления |
| Приложения | Мастерские с низкими потолками, зоны технического обслуживания |

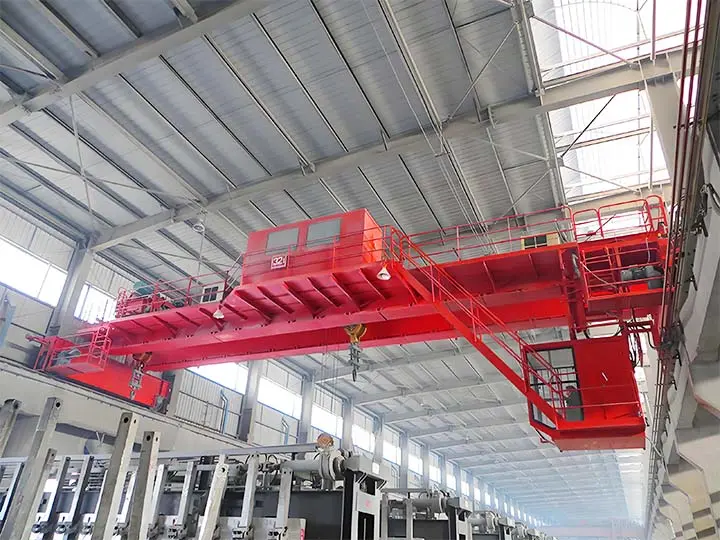

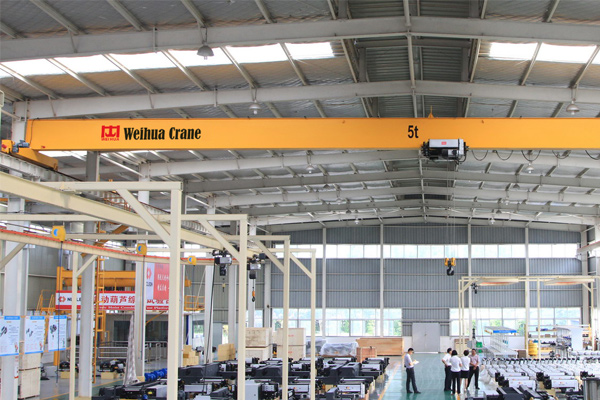

Вертикальный мостовой кран
A лучший мостовой кран Перемещается по рельсам, установленным на балках направляющих, и является наиболее распространенной конфигурацией на промышленных объектах. Она позволяет выдерживать большие пролеты и более тяжелые нагрузки, чем краны, перемещающиеся под землей, обеспечивая высокую прочность конструкции и длительный срок службы.
Технические характеристики мостовых кранов.
| Параметр | Диапазон |
|---|---|
| Грузоподъемность | 1–500+ т |
| Спам | 10–35+ м |
| Высота подъема | 6–30+ м |
| Класс долга | A3–A8 |
| Режим управления | Подвесной / Кабина / Пульт дистанционного управления |
| Приложения | Заводы, логистические центры, промышленные предприятия |

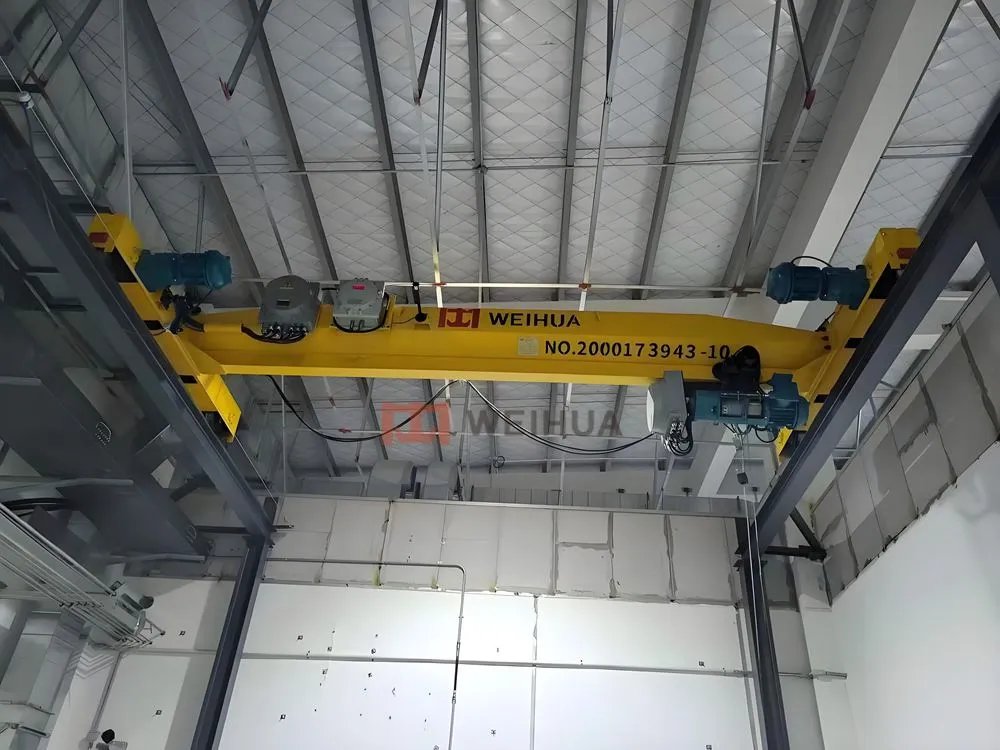

Взрывозащищенный мостовой кран
Ан Взрывозащищенный мостовой кран Специально разработан для работы в опасных средах, где могут присутствовать легковоспламеняющиеся газы, пары или пыль. Все электрические и механические компоненты соответствуют стандартам взрывозащиты, обеспечивая максимальную безопасность эксплуатации.
Технические характеристики взрывозащищенных мостовых кранов
| Параметр | Диапазон |
|---|---|
| Грузоподъемность | 1–50 т |
| Спам | 7,5–30 м |
| Высота подъема | 6–24 м |
| Класс долга | А3–А6 |
| Режим управления | Дистанционное управление / Кабина |
| Приложения | Химические заводы, нефтегазовая отрасль, цеха по производству опасных материалов. |
Типы крюков для мостовых кранов
Выбор типа крюка для мостового крана зависит от характеристик груза, методов подъема и требований безопасности. Ниже перечислены наиболее распространенные типы крюков для мостовых кранов:
Одинарный крючок: Обычно используется на однобалочных мостовых кранах и легких двухбалочных кранах, подходит для общего подъема грузов средней грузоподъемности в цехах и на складах.

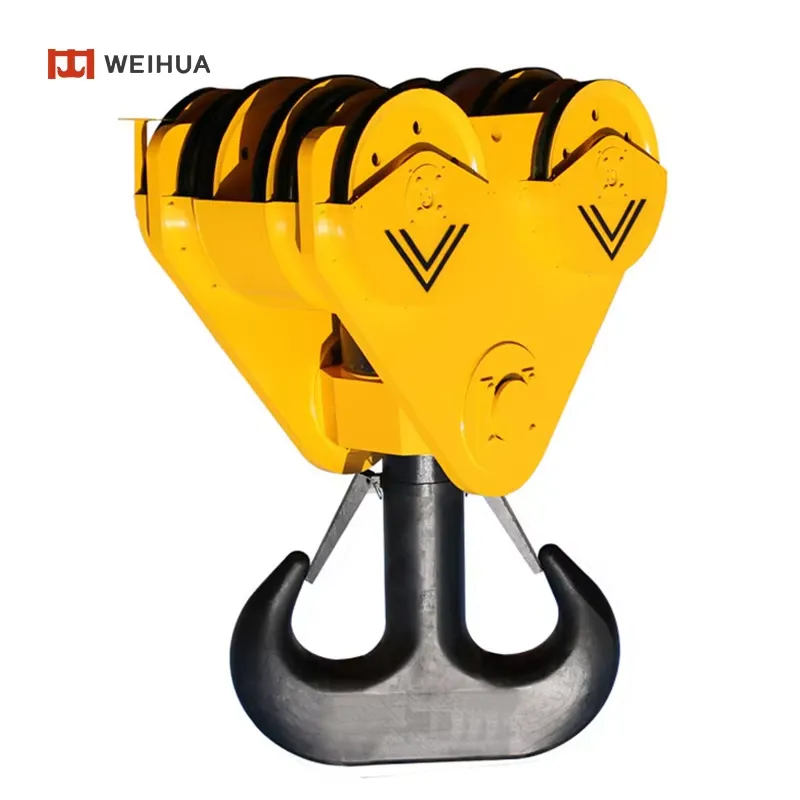

Двойной крючок: Часто используются в паре с мостовыми кранами с двойной балкой или кранами для перемещения ковшей, идеально подходят для подъема тяжелых, длинных или неуравновешенных грузов с повышенной устойчивостью.
Крюк Рамшорн: Стандартный кран для литейных ковшей или мостовых кранов сталелитейных заводов, предназначенный для безопасной работы с расплавленным металлом или ковшами.
Крюк для половника: Предназначен исключительно для применения на металлургических заводах и литейных цехах для безопасного подъема расплавленного металла, обладает высокой термостойкостью.
Поворотный крюк: Может быть интегрирован в двухбалочные или мостовые краны большой грузоподъемности, уменьшая скручивание троса и обеспечивая точное вращение груза.
Предохранительный крюк (с защелкой): Подходит для одно- и двухбалочных кранов, работающих с критически важными грузами, обеспечивая дополнительную защиту от случайного обрушения груза.
Поддельный крюк: Этот материал предпочтительно используется в мощных двухбалочных мостовых кранах для подъема тяжелых грузов, обеспечивая превосходную прочность и долговременную надежность.
Крючок для пластины (ламинированный): Часто используется на промышленных двухбалочных или ковшовых кранах, предназначенных для частых операций с большими нагрузками.
Для чего используется мостовой кран?
Электрический мостовой кран (EOT) — это универсальное решение для перемещения материалов, широко используемое в различных отраслях промышленности для точного и безопасного подъема, перемещения и позиционирования тяжелых или крупногабаритных грузов. Его способность охватывать большие рабочие пространства, обрабатывать большие грузы и работать непрерывно делает его незаменимым на современных производственных и перерабатывающих предприятиях. Ниже представлен пример применения в различных отраслях:
Сталелитейная и металлургическая промышленность: Мостовые краны используются для перемещения стальных заготовок, рулонов, листов и конструкционных элементов, а также расплавленного металла в ковшах или литейных цехах.
Производственные и сборочные предприятия: Они помогают перемещать оборудование, автомобильные детали, двигатели и другие крупные компоненты по производственным линиям или сборочным участкам.
Электростанции и энергетические объекты: Мостовые краны используются для транспортировки турбин, генераторов, трансформаторов и тяжелого оборудования для монтажа и технического обслуживания.
Складирование и логистика: Они обеспечивают эффективную погрузку, разгрузку и хранение поддонов, контейнеров и насыпных грузов на крупных складах.
Химическая и фармацевтическая промышленность: Специализированные мостовые краны позволяют безопасно перемещать бочки, реакторы, резервуары для хранения и другие опасные или чувствительные материалы.
Строительство и изготовление: Краны перемещают тяжелые конструктивные элементы, сборные железобетонные конструкции и оборудование на строительной площадке или в цехах.

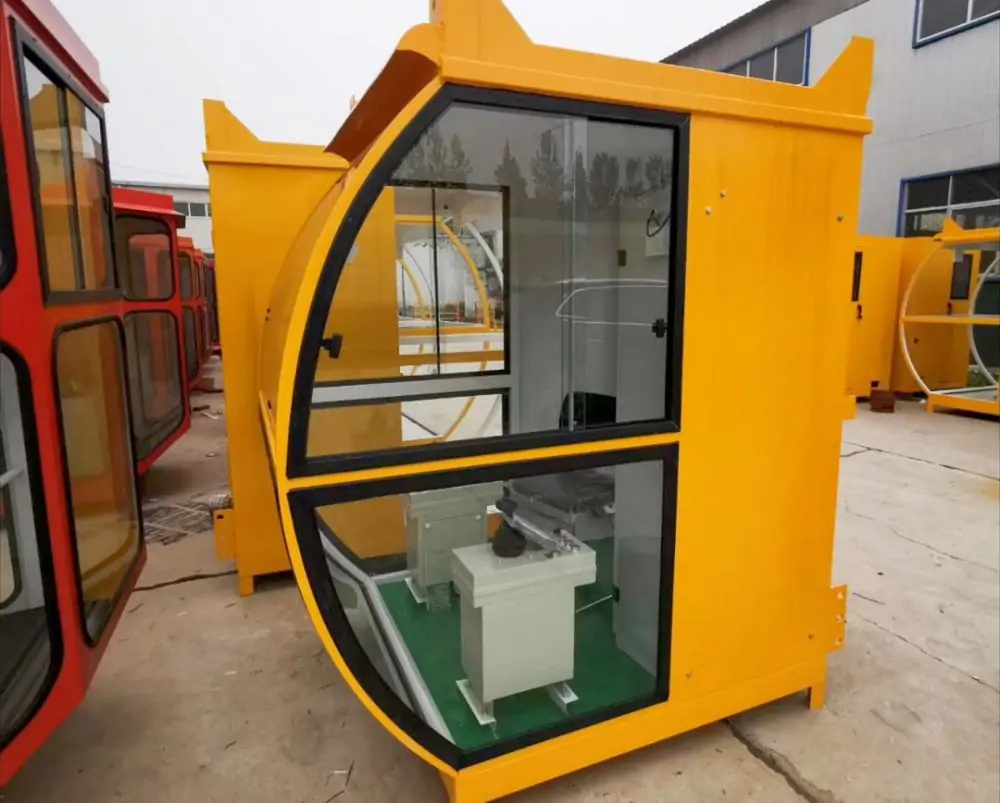

Кабина мостового крана
Кабина мостового крана представляет собой закрытое рабочее пространство, обеспечивающее безопасную, эргономичную и эффективную рабочую среду для крановщиков во время подъемных работ. Установленная на мостике или тележке крана, она обеспечивает хорошую видимость груза, рабочей зоны и траектории движения, и используется в основном для точного управления при выполнении сложных или тяжелых подъемных работ.

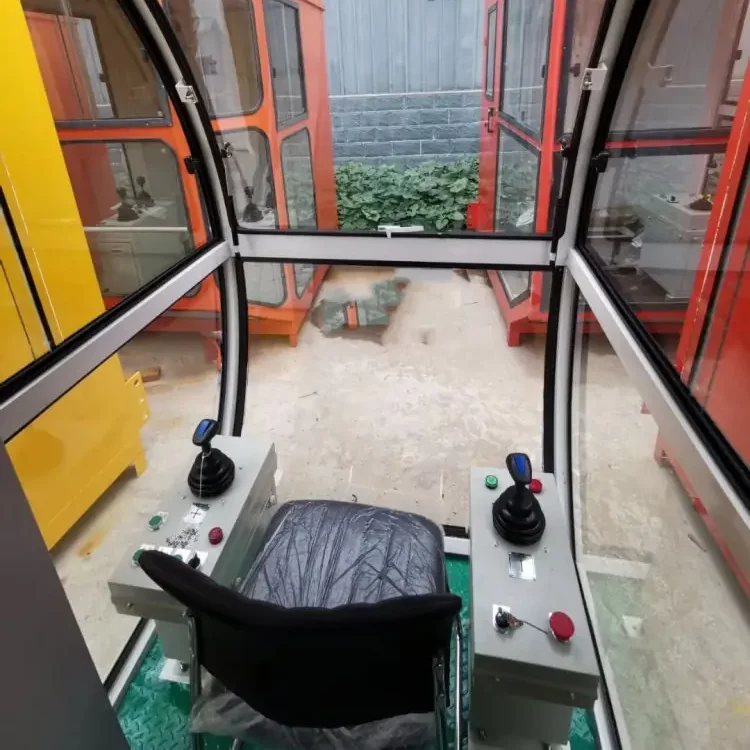

Современные кабины мостовых кранов обычно оснащены регулируемыми сиденьями оператора, джойстиками или главными контроллерами, системами климат-контроля, безопасным стеклом и встроенными панелями мониторинга для повышения комфорта, снижения утомляемости оператора и улучшения безопасности эксплуатации.
В практическом применении кабины кранов чаще всего используются на двухбалочных мостовых кранах, тяжелых мостовых кранах, кранах-ковшах и специализированных промышленных мостовых кранах, работающих с высокими грузоподъемностями, большими пролетами или в условиях непрерывной работы. Они особенно подходят для металлургических заводов, электростанций, литейных цехов и крупных производственных предприятий, требующих длительного времени работы, высокой точности подъема и прямого визуального контроля. Для более легких или компактных систем, таких как однобалочные мостовые краны, чаще используются подвесные или беспроводные пульты дистанционного управления. Однако управление из кабины остается предпочтительным решением для крупногабаритных и сложных конструкций мостовых кранов.
Что означает аббревиатура EOT Crane?
В терминологии крановой техники аббревиатура EOT означает Electric Overhead Traveling (электрический мостовой кран). Мостовой кран (EOT) — это тип подъемного оборудования, предназначенного для эффективного перемещения тяжелых грузов на промышленных объектах, таких как заводы, склады, мастерские и электростанции. Установленный на надземных рельсах, мостовой кран работает от электричества и обеспечивает трехнаправленное перемещение — подъем (вверх и вниз), поперечное перемещение (из стороны в сторону) и перемещение на большие расстояния (вдоль рельсов), что позволяет точно позиционировать материалы на широкой рабочей площадке.
Что такое пролет мостового крана?
В электрических мостовых кранах пролет обозначает горизонтальное расстояние между осевыми линиями двух рельсов, по которым движется кран. Это критически важный параметр проектирования, определяющий ширину зоны, которую электрический мостовой кран может перекрыть в цехе или на промышленном предприятии, и напрямую влияющий на прочность конструкции крана, распределение нагрузки и общую устойчивость.
Пролет электрического мостового крана обычно определяется индивидуально в зависимости от планировки здания, расстояния между колоннами и требований к грузоподъемности, и варьируется в зависимости от того, используется ли однобалочный или двухбалочный электрический мостовой кран. Выбор соответствующего пролета обеспечивает безопасную эксплуатацию, оптимальную грузоподъемность и эффективное использование доступной площади.
What is the difference between a gantry crane and an overhead crane
The primary differences between gantry cranes and bridge cranes lie in their structural design and application scope. Gantry cranes feature a “gantry” structure composed of a crossbeam and columns, which can travel on ground rails. They are used in open-air or unsupported environments such as freight yards, docks, and construction sites.
Overhead cranes operate on overhead tracks within factory buildings, with their beams suspended from the structural framework. They are primarily used for heavy lifting operations in large-span indoor spaces like production workshops and warehouses. Overall, gantry cranes excel in flexible outdoor operations, while bridge cranes are better suited for high-intensity material handling along fixed indoor routes.
For a detailed explanation of the differences between overhead cranes and gantry cranes, please refer to this article:
Overhead Crane vs Gantry Crane: Key Differences, Applications & How to Choose
What Is The Difference Between EOT Crane And Gantry Crane？
Заключение
В заключение, электрические мостовые краны (EOT-краны) являются незаменимыми подъемными устройствами в самых разных отраслях промышленности, широко используемыми в сталелитейной, обрабатывающей, энергетической, складской, химической и строительной отраслях. Они эффективно перемещают различные материалы, такие как стальные рулоны, оборудование, тяжелую технику, реакторы и сборные компоненты, помогая предприятиям повышать производительность и сокращать ручной труд.
Если у вас возникнут какие-либо вопросы относительно выбора электрического мостового крана, технических характеристик или индивидуальных решений, команда профессионалов Weihua готова предоставить экспертную консультацию. Свяжитесь с нами сегодня, чтобы получить персонализированные рекомендации, консультации по проектам и индивидуальные решения по электрическим мостовым кранам, отвечающие вашим потребностям в промышленном подъеме грузов.
